PLUSR300 EXPERT VD DATALOGGER

KÜHLANLAGENSTEUERUNG ZUR VOLLSTÄNDIGEN STEUERUNG VON KÜHLZELLEN MIT DATALOGGER-FUNKTION

KÜHLANLAGENSTEUERUNG ZUR VOLLSTÄNDIGEN STEUERUNG VON KÜHLZELLEN MIT DATALOGGER-FUNKTION
KÜHLANLAGENSTEUERUNG ZUR VOLLSTÄNDIGEN STEUERUNG VON KÜHLZELLEN MIT DATALOGGER-FUNKTION

    Kühlanlagensteuerung zur vollständigen Steuerung von Kühlzellen mit Dreiphasen-Verdichter bis zu 7,5HP und Datalogger-Funktion. Ein breites und rückbeleuchtetes Flüssigkristalldisplay ermöglicht die gleichzeitige Darstellung von Temperatur, Umgebungstemperatur, Verdampfertemperatur, Kalender und allen Informationen über die Kühlanlage. Der Temperaturaufzeichner zeichnet (bis zu 1 Jahr) die Umgebungstemperatur und die diesbezüglichen Alarmmeldungen mittels eines elektronischen Kreislaufs auf, der über einen eigenen unabhängigen Temperaturfühler verfügt (Richtlinie EN 12830). Das Aufzeichnungsgerät kann entfernt oder ausgetauscht werden, ohne dass dadurch die normale Arbeitsweise des Kühlzelle beeinträchtigt wird. Ferner kann ein Abtauvorgang in Echtzeit vorgenommen und die Steuerung an das Überwachungssystem TeleNET oder an das Standardprotokoll Modbus-RTU angeschlossen werden. Leitungsschutzschalter und Motorschaltschutz für Verdichter sind zugänglich über Vorderseite der Schalttafel. Dies und die innovative Form machen es zur perfekten und funktionell hochwertigen Wahl.

    Brochüre herunterladen
    Download Gebrauchsanweisung
    KÜHLANLAGENSTEUERUNG ZUR VOLLSTÄNDIGEN STEUERUNG VON KÜHLZELLEN MIT DATALOGGER-FUNKTION
    KÜHLANLAGENSTEUERUNG ZUR VOLLSTÄNDIGEN STEUERUNG VON KÜHLZELLEN MIT DATALOGGER-FUNKTION
      Anwendungen

      • Vollständige Steuerung von Dreiphasen-Kühlanlagen bis zu 7,5 HP statisch oder ventiliert, mit Ausschalt- oder elektrischer Abtauung.

      KÜHLANLAGENSTEUERUNG ZUR VOLLSTÄNDIGEN STEUERUNG VON KÜHLZELLEN MIT DATALOGGER-FUNKTION
      KÜHLANLAGENSTEUERUNG ZUR VOLLSTÄNDIGEN STEUERUNG VON KÜHLZELLEN MIT DATALOGGER-FUNKTION
      Optionen
      • Module für die Kommunikation mit Smartphone (Android).
      • Batterie-Backup (Datalogger) bis zu 40 Stunden.
      • Ausführung RS mit Widerstand mit Thermostat und Entladewiderstand.
      Hauptmerkmale
      • Direktsteuerung des Verdichters, Verflüssigergebläse, Heizwiderstand Verdichteröl, Heizwiderstand Abtauung, Ventilatoren des Verdampfers, Magnetventil, Zellenbeleuchtung und aller vorschriftsmäßig vorgesehenen elektrischen Schutzvorrichtungen.
      • Allgemeiner Leitungsschutzschalter mit Zugang an der Vorderseite des Schranks als Haupttrennschalter.
      • Einstellbarer Motorschutz zum Schutz des Verdichters mit Zugang an der Vorderseite des Schranks.
      • Kabeleintritt von oben oder von unten mit bequemem Anschluss an die Klemmleiste.
      • Auswahl des Betriebsmodus des Verdichters (Pump-Down / Thermostat).
      • Hilfsrelais mit über Parameter einstellbarer Aktivierung.
      • Durchsichtige Klappe für den Zugriff auf die verschiedenen Schutzvorrichtungen, alle mit Schutzgrad IP65.
      • Kontrollelektronik mit großem LCD-Display und leicht zu benutzender Tastatur.
      • Auf dem LCD-Bildschirm erfolgt die gleichzeitige Darstellung der Umgebungstemperatur, der Verdampfertemperatur, des Kalenders und des Anlagezustands.
      • Aufzeichnung bis zu einem Jahr der Umgebungstemperatur und der diesbezüglichen Alarmmeldungen mittels eines Aufzeichnungsgeräts, das von der Kühlanlage unabhängig ist.
      • Slot USB in die Steuerung zum Datendownload integriert.
      • Software-Update von USB.
      • Möglichkeit mehrere Abtauvorgänge in Echtzeit durchzuführen.
      • RS485 zum Anschluss an das industrielle Überwachungsnetz TeleNET oder an das Standardprotokoll Modbus-RTU.
      • Software TeleNET zum Download von Daten auf den PC (kostenlos mit dem Produkt mitgeliefert).
      Eigenschaften

      PLUSR 300 EXPERT VD 4
      PLUSR 300 EXPERT VD 7
      Abmessungen
      PLUSR 300 EXPERT VD 4
      400 x 300 x 135 mm
      PLUSR 300 EXPERT VD 7
      400 x 300 x 135 mm
      Gewicht
      PLUSR 300 EXPERT VD 4
      9kg
      PLUSR 300 EXPERT VD 7
      10kg
      Schutzgrad
      PLUSR 300 EXPERT VD 4
      IP 65
      PLUSR 300 EXPERT VD 7
      IP 65
      Stromversorgung
      PLUSR 300 EXPERT VD 4
      400 VAC ±10% 50/60 Hz
      PLUSR 300 EXPERT VD 7
      400 VAC ±10% 50/60 Hz
      Zustandsanzeige bauteile
      PLUSR 300 EXPERT VD 4
      LCD-Display
      PLUSR 300 EXPERT VD 7
      LCD-Display
      Steuerungstyp
      PLUSR 300 EXPERT VD 4
      Dreiphasig
      PLUSR 300 EXPERT VD 7
      Dreiphasig
      Betriebstemperatur
      PLUSR 300 EXPERT VD 4
      -5 ÷ +40°C
      PLUSR 300 EXPERT VD 7
      -5 ÷ +40°C
      Lagertemperatur
      PLUSR 300 EXPERT VD 4
      -20 ÷ +60°C
      PLUSR 300 EXPERT VD 7
      -20 ÷ +60°C
      Relative Umgebungsfeuchtigkeit
      PLUSR 300 EXPERT VD 4
      < 90% RH nicht kondensierend
      PLUSR 300 EXPERT VD 7
      < 90% RH nicht kondensierend
      Verdichterschutz
      PLUSR 300 EXPERT VD 4
      Schalter automatisch einstellbar (Motorschutz)
      PLUSR 300 EXPERT VD 7
      Schalter automatisch einstellbar (Motorschutz)
      Hauptschalter Allgemeiner Schutz
      PLUSR 300 EXPERT VD 4
      "Leitungsschutzschalter Bipolare fehlerstromschutzvorrichtung 16A"
      PLUSR 300 EXPERT VD 7
      Leitungsschutzschalter Bipolare fehlerstromschutzvorrichtung 25A
      Steuerung
      PLUSR 300 EXPERT VD 4
      Pego
      PLUSR 300 EXPERT VD 7
      Pego
      Alarmmeldungen
      PLUSR 300 EXPERT VD 4
      Display LCD + Buzzer
      PLUSR 300 EXPERT VD 7
      Display LCD + Buzzer
      Abtauen
      PLUSR 300 EXPERT VD 4
      Elektrisch
      PLUSR 300 EXPERT VD 7
      Elektrisch
      Auswahl Betriebsmodus des Verdichters
      PLUSR 300 EXPERT VD 4
      Pump down - Thermostat
      PLUSR 300 EXPERT VD 7
      Pump down - Thermostat
      Temperatur-zellensonde
      PLUSR 300 EXPERT VD 4
      NTC 10 kΩ
      PLUSR 300 EXPERT VD 7
      NTC 10 kΩ
      Verdampfersonde
      PLUSR 300 EXPERT VD 4
      NTC 10 kΩ
      PLUSR 300 EXPERT VD 7
      NTC 10 kΩ
      Sonda Datalogger
      PLUSR 300 EXPERT VD 4
      NTC 10 kΩ
      PLUSR 300 EXPERT VD 7
      NTC 10 kΩ
      Mikroanschluss
      PLUSR 300 EXPERT VD 4
      Vorhanden
      PLUSR 300 EXPERT VD 7
      Vorhanden
      Druckwächter hoher/niedriger Druck
      PLUSR 300 EXPERT VD 4
      Vorhanden
      PLUSR 300 EXPERT VD 7
      Vorhanden
      Anschluss für KRIWAN®
      PLUSR 300 EXPERT VD 4
      Vorhanden
      PLUSR 300 EXPERT VD 7
      Vorhanden
      Verdichter
      PLUSR 300 EXPERT VD 4
      370 W ÷ 3000 W (0,5 ÷ 4 HP)
      PLUSR 300 EXPERT VD 7
      3000 ÷ 5500W (4÷7,5 HP)
      Abtauen
      PLUSR 300 EXPERT VD 4
      6000W (AC1)Ausgeglichene Resistive Last
      PLUSR 300 EXPERT VD 7
      9000W (AC1) Ausgeglichene Resistive Last
      Verdampfergebläse
      PLUSR 300 EXPERT VD 4
      500W (1PH)
      PLUSR 300 EXPERT VD 7
      2000W (3PH) oder 1500W (1PH)
      Ausgang 1 Verflüssigergebläse
      PLUSR 300 EXPERT VD 4
      800 W (1PH)
      PLUSR 300 EXPERT VD 7
      800W totali (1 PH)
      Ausgang 2 Verflüssigergebläse (gedrosselt)
      PLUSR 300 EXPERT VD 4
      -
      PLUSR 300 EXPERT VD 7
      800 W (1PH)
      Magnetventil
      PLUSR 300 EXPERT VD 4
      Vorhanden
      PLUSR 300 EXPERT VD 7
      Vorhanden
      Heizwiderstand Verdichteröl
      PLUSR 300 EXPERT VD 4
      Vorhanden
      PLUSR 300 EXPERT VD 7
      Vorhanden
      Zellenbeleuchtung
      PLUSR 300 EXPERT VD 4
      800W (AC1) Resistive Last
      PLUSR 300 EXPERT VD 7
      800W (AC1) Resistive Last
      Alarmrelais / AUX
      PLUSR 300 EXPERT VD 4
      Vorhanden
      PLUSR 300 EXPERT VD 7
      Vorhanden
      Überwachung
      PLUSR 300 EXPERT VD 4
      TeleNet / Modbus-RTU
      PLUSR 300 EXPERT VD 7
      TeleNet / Modbus-RTU
      Abmessungen
      PLUSR 300 EXPERT VD 4
      PLUSR 300 EXPERT VD
      PLUSR 300 EXPERT VD 7
      PLUSR 300 EXPERT VD

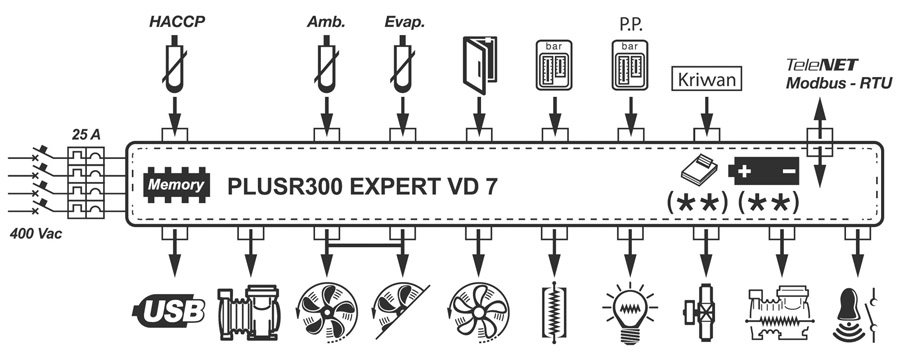

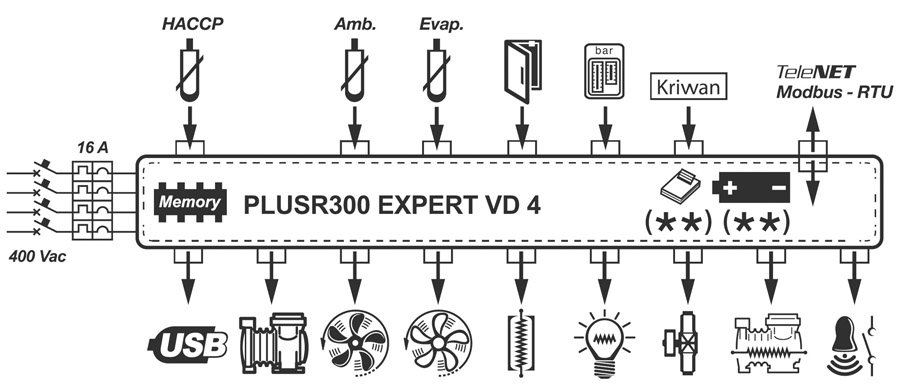

      Anschlusszeichnungen
      PLUSR 300 EXPERT VD 4
      PLUSR 300 EXPERT VD
      PLUSR 300 EXPERT VD 7
      PLUSR 300 EXPERT VD
      Datalogger
      PLUSR 300 EXPERT VD 4
      Autonomer sonde
      PLUSR 300 EXPERT VD 7
      Autonomer sonde
      Anz. max. Aufzeichnungen ohne Überschreiben
      PLUSR 300 EXPERT VD 4
      1 Jahr (zyklischer speicher)
      PLUSR 300 EXPERT VD 7
      1 Jahr (zyklischer speicher)
      Richtlinienbezug
      PLUSR 300 EXPERT VD 4
      EN 12830
      PLUSR 300 EXPERT VD 7
      EN 12830
      Angemessenheit
      PLUSR 300 EXPERT VD 4
      S (Konservierung)
      PLUSR 300 EXPERT VD 7
      S (Konservierung)
      Art des klimatischen Umfelds
      PLUSR 300 EXPERT VD 4
      A
      PLUSR 300 EXPERT VD 7
      A
      Genauigkeitsklasse
      PLUSR 300 EXPERT VD 4
      1
      PLUSR 300 EXPERT VD 7
      1
      Batterie-Backup
      PLUSR 300 EXPERT VD 4
      Optional
      PLUSR 300 EXPERT VD 7
      Optional
      Kommunikation mit Smartphone (Android)
      PLUSR 300 EXPERT VD 4
      Optional
      PLUSR 300 EXPERT VD 7
      Optional
      Technische Merkmale
      Eingänge
      Ausgang
      Abmessungen und Diagramm
      Datalogger
      Bezeichnung
      Optionen
      Available Versions
      PLUSR 300 EXPERT VD 4
      PLUSR 300 EXPERT VD 7
      Product Code
      111P30RVD405
      Product Code
      111P30RVD703
      Verdichter
      Product Code
      111P30RVD405
      6.3 - 10.0 A
      Verdampferventilator
      Product Code
      111P30RVD405
      0,5 kW
      Auftauen
      Product Code
      111P30RVD405
      6,0 kW
      Elektronisches Ventil
      Product Code
      111P30RVD405
      Nein
      Personenalarmgerät
      Product Code
      111P30RVD405
      Nein
      Verwaltung der kompletten Zelle
      Product Code
      111P30RVD405
      Ja
      Verwaltung von Motorkondensatoren
      Product Code
      111P30RVD405
      Nein
      Temperatur/Feuchtigkeit Management
      Product Code
      111P30RVD405
      Nein
      Verwaltung der Verdampfereinheit
      Product Code
      111P30RVD405
      Nein
      Betrieb von zwei Anlagen
      Product Code
      111P30RVD405
      Nein
      Verwaltung valv. elektronisch on/off
      Product Code
      111P30RVD405
      Nein
      Management valv. electronic Stepper
      Product Code
      111P30RVD405
      Nein
      Steuerung des doppelten Verdampfers
      Product Code
      111P30RVD405
      Nein
      Datenlogger
      Product Code
      111P30RVD405
      Ja
      Verdichter
      Product Code
      111P30RVD703
      10.0 - 16.0 A
      Verdampferventilator
      Product Code
      111P30RVD703
      2,0 kW
      Auftauen
      Product Code
      111P30RVD703
      9,0 kW
      Elektronisches Ventil
      Product Code
      111P30RVD703
      Nein
      Personenalarmgerät
      Product Code
      111P30RVD703
      Nein
      Verwaltung der kompletten Zelle
      Product Code
      111P30RVD703
      Ja
      Verwaltung von Motorkondensatoren
      Product Code
      111P30RVD703
      Nein
      Temperatur/Feuchtigkeit Management
      Product Code
      111P30RVD703
      Nein
      Verwaltung der Verdampfereinheit
      Product Code
      111P30RVD703
      Nein
      Betrieb von zwei Anlagen
      Product Code
      111P30RVD703
      Nein
      Verwaltung valv. elektronisch on/off
      Product Code
      111P30RVD703
      Nein
      Management valv. electronic Stepper
      Product Code
      111P30RVD703
      Nein
      Steuerung des doppelten Verdampfers
      Product Code
      111P30RVD703
      Nein
      Datenlogger
      Product Code
      111P30RVD703
      Ja
