PRODUITS | TABLEAUX ELECTRIQUES
NANO400/750/1000 VD

LIGNE DES PANNEAUX DE PUISSANCE POUR LES INSTALLATIONS FRIGORIFIQUES

LIGNE DES PANNEAUX DE PUISSANCE POUR LES INSTALLATIONS FRIGORIFIQUES
LIGNE DES PANNEAUX DE PUISSANCE POUR LES INSTALLATIONS FRIGORIFIQUES

    Ligne des panneaux de puissance pour les installations frigorifiques avec compresseur triphasé 10 HP, conçus pour gérer entièrement la chambre.
    Vous pouvez contrôler l’éclairage de la chambre et le stand-by de l’installation en utilisant les boutons sur le thermostat. Le thermorégulateur intégré commande du compresseur, de la ventilation et du dégivrage.
    L’unité contrôle en outre le micro-interrupteur de la porte pour l’allumage automatique de l’éclairage de la chambre et l’arrêt du compresseur ainsi que des ventilateurs.

    Télécharger la Brochure
    Télécharger le manuel d’instruction
    LIGNE DES PANNEAUX DE PUISSANCE POUR LES INSTALLATIONS FRIGORIFIQUES
    LIGNE DES PANNEAUX DE PUISSANCE POUR LES INSTALLATIONS FRIGORIFIQUES
      Applications

      • Gestion de systèmes frigorifiques triphasés jusqu’à 10 HP statiques ou ventilés, avec dégivrage électrique ou par arrêt.

      Caractéristiques principales
      • Conçu pour fournir un entretien démarrage immédiat et facile.
      • Gestion directe du compresseur, des ventilateurs condenseur, de la résistance huile compresseur, des résistances de dégivrage, des ventilateurs de l’évaporateur, de la soupape solénoïd, de la résistance porte, de l’éclairage de la chambre et présence de toutes les protections électriques prévues par les normes.
      • Coffret compact en ABS auto-extinguible avec degré de protection IP55 et sectionneur en façade.
      • Thermorégulateur intégré PEGO (Expert Nano 4CK).
      • Signalisation de l’état du système au moyen afficheur.
      • ON/OFF du système avec touche.
      • ON/OFF de l’éclairage de la chambre via la touche ou le micro-interrupteur porte (si une sortie est configurée comme l’éclairage de la chambre).
      • START/STOP du dégivrage manuel avec touche.
      • Dégivrages en mode horloge temps réel.
      • Possibilité de configurer un contact propre multifonction alternative à la lumière de la cellule.
      • Connexion sérielle RS485 avec protocoles de communication Modbus-RTU ou Telenet.
      Options
      • Installation des protections magnétothermiques à la place des protections par fusible.
      • Arrêt du compresseur par « pump-down ».
      • Gestion de dégivrage au gaz chaud.
      Propriétés

      NANO400 VD
      NANO750 VD
      NANO1000 VD
      Dimension
      NANO400 VD
      350x450x160 mm
      NANO750 VD
      350x450x160 mm
      NANO1000 VD
      350x450x160 mm
      Poids
      NANO400 VD
      6kg
      NANO750 VD
      6kg
      NANO1000 VD
      7kg
      Degré de protection
      NANO400 VD
      IP 55
      NANO750 VD
      IP 55
      NANO1000 VD
      IP 55
      Tension d’alimentation
      NANO400 VD
      400 VAC ±10% 50/60 Hz
      NANO750 VD
      400 VAC ±10% 50/60 Hz
      NANO1000 VD
      400 VAC ±10% 50/60 Hz
      Indication état composants
      NANO400 VD
      Afficheur
      NANO750 VD
      Afficheur
      NANO1000 VD
      Afficheur
      Type de commande
      NANO400 VD
      Triphasé
      NANO750 VD
      Triphasé
      NANO1000 VD
      Triphasé
      Température d'exercice
      NANO400 VD
      -5 ÷ +50 °C
      NANO750 VD
      -5 ÷ +50 °C
      NANO1000 VD
      -5 ÷ +50 °C
      Température de stockage
      NANO400 VD
      -10 ÷ +70°C
      NANO750 VD
      -10 ÷ +70°C
      NANO1000 VD
      -10 ÷ +70°C
      Humidité relative ambiante
      NANO400 VD
      30% - 90% RH sans condensation
      NANO750 VD
      30% - 90% RH sans condensation
      NANO1000 VD
      30% - 90% RH sans condensation
      Interrupteur général de verrouillage porte
      NANO400 VD
      32 A
      NANO750 VD
      32 A
      NANO1000 VD
      32 A
      Protection compresseur
      NANO400 VD
      Relais thermique
      NANO750 VD
      Relais thermique
      NANO1000 VD
      Relais thermique
      Protection général
      NANO400 VD
      Fusibles
      NANO750 VD
      Fusibles
      NANO1000 VD
      Fusibles
      Contrôle
      NANO400 VD
      Thermorégulateur PEGO (Expert Nano 4CK)
      NANO750 VD
      Thermorégulateur PEGO (Expert Nano 4CK)
      NANO1000 VD
      Thermorégulateur PEGO (Expert Nano 4CK)
      Signalisations alarme
      NANO400 VD
      Led + Avertisseur sonore
      NANO750 VD
      Led + Avertisseur sonore
      NANO1000 VD
      Led + Avertisseur sonore
      Dégivrage
      NANO400 VD
      Eletrique
      NANO750 VD
      Eletrique
      NANO1000 VD
      Eletrique
      Transformation d'isolement
      NANO400 VD
      Presént
      NANO750 VD
      Presént
      NANO1000 VD
      Presént
      Horloge (RTC)
      NANO400 VD
      Présent
      NANO750 VD
      Présent
      NANO1000 VD
      Présent
      Sonde chambre
      NANO400 VD
      NTC 10 kΩ
      NANO750 VD
      NTC 10 kΩ
      NANO1000 VD
      NTC 10 kΩ
      Sonde évaporateur
      NANO400 VD
      NTC 10 kΩ
      NANO750 VD
      NTC 10 kΩ
      NANO1000 VD
      NTC 10 kΩ
      Micro porte
      NANO400 VD
      Presént
      NANO750 VD
      Presént
      NANO1000 VD
      Presént
      Pressostat différentiel huile
      NANO400 VD
      -
      NANO750 VD
      -
      NANO1000 VD
      Présent
      Pressostat haute/basse pression
      NANO400 VD
      Presént
      NANO750 VD
      Presént
      NANO1000 VD
      Presént
      Pressostat part. Ventilateurs du condenseur (P.P.)
      NANO400 VD
      Presént
      NANO750 VD
      Presént
      NANO1000 VD
      Presént
      Connexion pour KRIWAN®
      NANO400 VD
      Presént
      NANO750 VD
      Presént
      NANO1000 VD
      Presént
      Compresseur
      NANO400 VD
      2200 ÷ 3000W (3 ÷ 4 HP)
      NANO750 VD
      3000 ÷ 5500W (4÷7,5 HP)
      NANO1000 VD
      5500 ÷ 7500W (7÷10 HP)
      Dégivrage
      NANO400 VD
      9000W (3000W x 3, AC1)
      NANO750 VD
      10500W (3500W x 3, AC1)
      NANO1000 VD
      15000W (5000W x 3, AC1)
      Ventilateurs évaporateur
      NANO400 VD
      1500W (1 PH)
      NANO750 VD
      1500W (1 PH)
      NANO1000 VD
      2000W (3PH) ou 1500W (1PH)
      Sortie 1 ventilateurs condenseur
      NANO400 VD
      800W totaux (1 PH)
      NANO750 VD
      800W totaux (1 PH)
      NANO1000 VD
      2000W (3 PH) ou 1500W (1 PH)
      Sortie 2 Ventilateurs condenseur
      NANO400 VD
      800W ( 1PH )
      NANO750 VD
      800W ( 1PH )
      NANO1000 VD
      2000W (3 PH) ou 1500W (1 PH)
      Soupape solénoïde
      NANO400 VD
      Presént
      NANO750 VD
      Presént
      NANO1000 VD
      Presént
      Résistance huile compresseur
      NANO400 VD
      Presént
      NANO750 VD
      Presént
      NANO1000 VD
      Presént
      Éclairage chambre
      NANO400 VD
      Presént
      NANO750 VD
      Presént
      NANO1000 VD
      Presént
      Supervision
      NANO400 VD
      TeleNet / Modbus-RTU
      NANO750 VD
      TeleNet / Modbus-RTU
      NANO1000 VD
      TeleNet / Modbus-RTU
      Dimensions
      NANO400 VD
      NANO400/750/1000 VD
      NANO750 VD
      NANO400/750/1000 VD
      NANO1000 VD
      NANO400/750/1000 VD

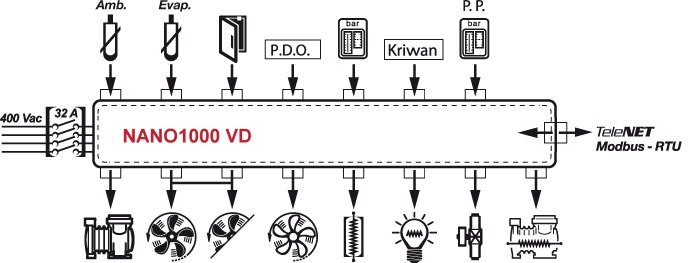

      Schémas de connexion
      NANO400 VD
      NANO400/750/1000 VD
      NANO750 VD
      NANO400/750/1000 VD
      NANO1000 VD
      NANO400/750/1000 VD
      Caractéristiques Techniques
      Entrées
      Sorties
      Dimensions et diagramme
      Available Versions
      NANO400 VD
      NANO750 VD
      NANO1000 VD
      Product Code
      102400VDX01
      102400VDX02
      102400VDX03
      102400VDX04
      Product Code
      102750VDX01
      102750VDX02
      102750VDX03
      102750VDX03
      Product Code
      1021000VDX01
      1021000VDX02
      1021000VDX03
      1021000VDX04
      Compresseur
      Product Code
      102400VDX01
      4.0 - 6.0 A
      Product Code
      102400VDX02
      5.5 - 8.0 A
      Product Code
      102400VDX03
      7.0 - 10.0 A
      Product Code
      102400VDX04
      9.0 - 13.0 A
      Ventilateur de l'évaporateur
      Product Code
      102400VDX01
      1,5 kW
      Product Code
      102400VDX02
      1,5 kW
      Product Code
      102400VDX03
      1,5 kW
      Product Code
      102400VDX04
      1,5 kW
      Décongeler
      Product Code
      102400VDX01
      9,0 kW
      Product Code
      102400VDX02
      9,0 kW
      Product Code
      102400VDX03
      9,0 kW
      Product Code
      102400VDX04
      9,0 kW
      Vanne électronique
      Product Code
      102400VDX01
      Non
      Product Code
      102400VDX02
      Non
      Product Code
      102400VDX03
      Non
      Product Code
      102400VDX04
      Non
      Alarme personne enfermée
      Product Code
      102400VDX01
      Non
      Product Code
      102400VDX02
      Non
      Product Code
      102400VDX03
      Non
      Product Code
      102400VDX04
      Non
      Gestion complète chambre
      Product Code
      102400VDX01
      Oui
      Product Code
      102400VDX02
      Oui
      Product Code
      102400VDX03
      Oui
      Product Code
      102400VDX04
      Oui
      Gestion des unités de condensation
      Product Code
      102400VDX01
      Non
      Product Code
      102400VDX02
      Non
      Product Code
      102400VDX03
      Non
      Product Code
      102400VDX04
      Non
      Gestion de la température/humidité
      Product Code
      102400VDX01
      Non
      Product Code
      102400VDX02
      Non
      Product Code
      102400VDX03
      Non
      Product Code
      102400VDX04
      Non
      Gestion des unités d'évaporation
      Product Code
      102400VDX01
      Non
      Product Code
      102400VDX02
      Non
      Product Code
      102400VDX03
      Non
      Product Code
      102400VDX04
      Non
      Gestion du système double
      Product Code
      102400VDX01
      Non
      Product Code
      102400VDX02
      Non
      Product Code
      102400VDX03
      Non
      Product Code
      102400VDX04
      Non
      Gestion des vannes marche/arrêt électronique
      Product Code
      102400VDX01
      Non
      Product Code
      102400VDX02
      Non
      Product Code
      102400VDX03
      Non
      Product Code
      102400VDX04
      Non
      Gestion des vannes Electronique pas à pas
      Product Code
      102400VDX01
      Non
      Product Code
      102400VDX02
      Non
      Product Code
      102400VDX03
      Non
      Product Code
      102400VDX04
      Non
      Gestion double évaporateur
      Product Code
      102400VDX01
      Non
      Product Code
      102400VDX02
      Non
      Product Code
      102400VDX03
      Non
      Product Code
      102400VDX04
      Non
      Enregistreurs de données
      Product Code
      102400VDX01
      Non
      Product Code
      102400VDX02
      Non
      Product Code
      102400VDX03
      Non
      Product Code
      102400VDX04
      Non
      Compresseur
      Product Code
      102750VDX01
      7.0 - 10.0 A
      Product Code
      102750VDX02
      9.0 - 13.0 A
      Product Code
      102750VDX03
      12.0-18.0 A
      Product Code
      102750VDX03
      12.0-18.0 A
      Ventilateur de l'évaporateur
      Product Code
      102750VDX01
      1,5 kW
      Product Code
      102750VDX02
      1,5 kW
      Product Code
      102750VDX03
      1,5 kW
      Product Code
      102750VDX03
      1,5 kW
      Décongeler
      Product Code
      102750VDX01
      10,5 kW
      Product Code
      102750VDX02
      10,5 kW
      Product Code
      102750VDX03
      10,5 kW
      Product Code
      102750VDX03
      10,5 kW
      Vanne électronique
      Product Code
      102750VDX01
      Non
      Product Code
      102750VDX02
      Non
      Product Code
      102750VDX03
      Non
      Product Code
      102750VDX03
      Non
      Alarme personne enfermée
      Product Code
      102750VDX01
      Non
      Product Code
      102750VDX02
      Non
      Product Code
      102750VDX03
      Non
      Product Code
      102750VDX03
      Non
      Gestion complète chambre
      Product Code
      102750VDX01
      Oui
      Product Code
      102750VDX02
      Oui
      Product Code
      102750VDX03
      Oui
      Product Code
      102750VDX03
      Oui
      Gestion des unités de condensation
      Product Code
      102750VDX01
      Non
      Product Code
      102750VDX02
      Non
      Product Code
      102750VDX03
      Non
      Product Code
      102750VDX03
      Non
      Gestion de la température/humidité
      Product Code
      102750VDX01
      Non
      Product Code
      102750VDX02
      Non
      Product Code
      102750VDX03
      Non
      Product Code
      102750VDX03
      Non
      Gestion des unités d'évaporation
      Product Code
      102750VDX01
      Non
      Product Code
      102750VDX02
      Non
      Product Code
      102750VDX03
      Non
      Product Code
      102750VDX03
      Non
      Gestion du système double
      Product Code
      102750VDX01
      Non
      Product Code
      102750VDX02
      Non
      Product Code
      102750VDX03
      Non
      Product Code
      102750VDX03
      Non
      Gestion des vannes marche/arrêt électronique
      Product Code
      102750VDX01
      Non
      Product Code
      102750VDX02
      Non
      Product Code
      102750VDX03
      Non
      Product Code
      102750VDX03
      Non
      Gestion des vannes Electronique pas à pas
      Product Code
      102750VDX01
      Non
      Product Code
      102750VDX02
      Non
      Product Code
      102750VDX03
      Non
      Product Code
      102750VDX03
      Non
      Gestion double évaporateur
      Product Code
      102750VDX01
      Non
      Product Code
      102750VDX02
      Non
      Product Code
      102750VDX03
      Non
      Product Code
      102750VDX03
      Non
      Enregistreurs de données
      Product Code
      102750VDX01
      Non
      Product Code
      102750VDX02
      Non
      Product Code
      102750VDX03
      Non
      Product Code
      102750VDX03
      Non
      Compresseur
      Product Code
      1021000VDX01
      9.0 - 13.0 A
      Product Code
      1021000VDX02
      12.0-18.0 A
      Product Code
      1021000VDX03
      16.0 - 24.0 A
      Product Code
      1021000VDX04
      24.0–32.0 A
      Ventilateur de l'évaporateur
      Product Code
      1021000VDX01
      2,0 kW
      Product Code
      1021000VDX02
      2,0 kW
      Product Code
      1021000VDX03
      2,0 kW
      Product Code
      1021000VDX04
      2,0 kW
      Décongeler
      Product Code
      1021000VDX01
      15,0 kw
      Product Code
      1021000VDX02
      15,0 kw
      Product Code
      1021000VDX03
      15,0 kw
      Product Code
      1021000VDX04
      15,0 kw
      Vanne électronique
      Product Code
      1021000VDX01
      Non
      Product Code
      1021000VDX02
      Non
      Product Code
      1021000VDX03
      Non
      Product Code
      1021000VDX04
      Non
      Alarme personne enfermée
      Product Code
      1021000VDX01
      Non
      Product Code
      1021000VDX02
      Non
      Product Code
      1021000VDX03
      Non
      Product Code
      1021000VDX04
      Non
      Gestion complète chambre
      Product Code
      1021000VDX01
      Oui
      Product Code
      1021000VDX02
      Oui
      Product Code
      1021000VDX03
      Oui
      Product Code
      1021000VDX04
      Oui
      Gestion des unités de condensation
      Product Code
      1021000VDX01
      Non
      Product Code
      1021000VDX02
      Non
      Product Code
      1021000VDX03
      Non
      Product Code
      1021000VDX04
      Non
      Gestion de la température/humidité
      Product Code
      1021000VDX01
      Non
      Product Code
      1021000VDX02
      Non
      Product Code
      1021000VDX03
      Non
      Product Code
      1021000VDX04
      Non
      Gestion des unités d'évaporation
      Product Code
      1021000VDX01
      Non
      Product Code
      1021000VDX02
      Non
      Product Code
      1021000VDX03
      Non
      Product Code
      1021000VDX04
      Non
      Gestion du système double
      Product Code
      1021000VDX01
      Non
      Product Code
      1021000VDX02
      Non
      Product Code
      1021000VDX03
      Non
      Product Code
      1021000VDX04
      Non
      Gestion des vannes marche/arrêt électronique
      Product Code
      1021000VDX01
      Non
      Product Code
      1021000VDX02
      Non
      Product Code
      1021000VDX03
      Non
      Product Code
      1021000VDX04
      Non
      Gestion des vannes Electronique pas à pas
      Product Code
      1021000VDX01
      Non
      Product Code
      1021000VDX02
      Non
      Product Code
      1021000VDX03
      Non
      Product Code
      1021000VDX04
      Non
      Gestion double évaporateur
      Product Code
      1021000VDX01
      Non
      Product Code
      1021000VDX02
      Non
      Product Code
      1021000VDX03
      Non
      Product Code
      1021000VDX04
      Non
      Enregistreurs de données
      Product Code
      1021000VDX01
      Non
      Product Code
      1021000VDX02
      Non
      Product Code
      1021000VDX03
      Non
      Product Code
      1021000VDX04
      Non
      Manuels
