PRODOTTI | QUADRI ELETTRICI
ECP1000 2EV U

LINEA QUADRI DI POTENZA E CONTROLLO DEDICATI ALLA GESTIONE DI 2 UNITA’ EVAPORANTI

LINEA QUADRI DI POTENZA E CONTROLLO DEDICATI ALLA GESTIONE DI 2 UNITA’ EVAPORANTI
LINEA QUADRI DI POTENZA E CONTROLLO DEDICATI ALLA GESTIONE DI 2 UNITA’ EVAPORANTI

    Linea quadri con potenza e controllo elettronico dedicati alla gestione di 2 unità evaporanti trifase dove le utenze sono abbinate ad una centrale frigorifera.

    Scarica la Brochure
    Scarica il Manuale di istruzioni
    LINEA QUADRI DI POTENZA E CONTROLLO DEDICATI ALLA GESTIONE DI 2 UNITA’ EVAPORANTI
    LINEA QUADRI DI POTENZA E CONTROLLO DEDICATI ALLA GESTIONE DI 2 UNITA’ EVAPORANTI
      Applicazioni

      • Gestione di 2 unità evaporanti con sbrinamento elettrico fino a 9 Kw.

      Descrizione
      • Consenso per 2 unità motocondensanti, 2 resistenze di sbrinamento, 2 ventilatori dell’evaporatore, 2 valvole solenoidi, luce cella, resistenza porta e presenza di tutte le protezioni elettriche previste dalle normative.
      • Quadro compatto in ABS autoestinguente con grado di protezione IP65 e sezionatore a fronte quadro.
      • Elettronica di controllo con ampio display a LED e tastiera di semplice utilizzo.
      • Segnalazione con icone a LED dello stato dell’impianto.
      • RS485 per la connessione alla rete di supervisione industriale TeleNET o protocollo standard Modbus-RTU.
      Proprietà
      Dimensioni
      ECP1000 2EV U
      350x450x160 mm
      Peso
      ECP1000 2EV U
      10kg
      Grado di protezione
      ECP1000 2EV U
      IP 65
      Alimentazione
      ECP1000 2EV U
      400 VAC ±10% 50/60 Hz
      Indicazione stato componenti
      ECP1000 2EV U
      Led + Display
      Tipo di comando
      ECP1000 2EV U
      Trifase
      Temperatura di lavoro
      ECP1000 2EV U
      -5 ÷ +50 °C
      Temperatura di stoccaggio
      ECP1000 2EV U
      -10 ÷ +70°C
      Umidità relativa ambiente
      ECP1000 2EV U
      30% - 90% RH senza condensa
      Range di lettura
      ECP1000 2EV U
      -45 ÷ +45 °C
      Interruttore generale blocco porta
      ECP1000 2EV U
      40 A
      Protezione generale
      ECP1000 2EV U
      Fusibili
      Controllo
      ECP1000 2EV U
      Pego
      Segnalazione allarme
      ECP1000 2EV U
      Led + Buzzer
      Sbrinamento
      ECP1000 2EV U
      Elettrico
      Trasformatore di isolamento
      ECP1000 2EV U
      Presente
      Sonda cella
      ECP1000 2EV U
      NTC 10 kΩ
      Sonda evaporatore 1
      ECP1000 2EV U
      NTC 10 kΩ
      Sonda evaporatore 2
      ECP1000 2EV U
      NTC 10 kΩ
      Micro porta
      ECP1000 2EV U
      Presente
      Sbrinamento 1
      ECP1000 2EV U
      9000W
      Sbrinamento 2
      ECP1000 2EV U
      9000W
      Ventole evaporatore 1
      ECP1000 2EV U
      1500W (1 PH)
      Ventole evaporatore 2
      ECP1000 2EV U
      1500W (1 PH)
      Valvola solenoide 1
      ECP1000 2EV U
      Presente
      Consenso unità motocondensante
      ECP1000 2EV U
      Presente
      Luce cella
      ECP1000 2EV U
      800W (AC1) carico resistivo
      Relè allarme/AUX
      ECP1000 2EV U
      Presente
      Supervisione
      ECP1000 2EV U
      TeleNet / Modbus-RTU

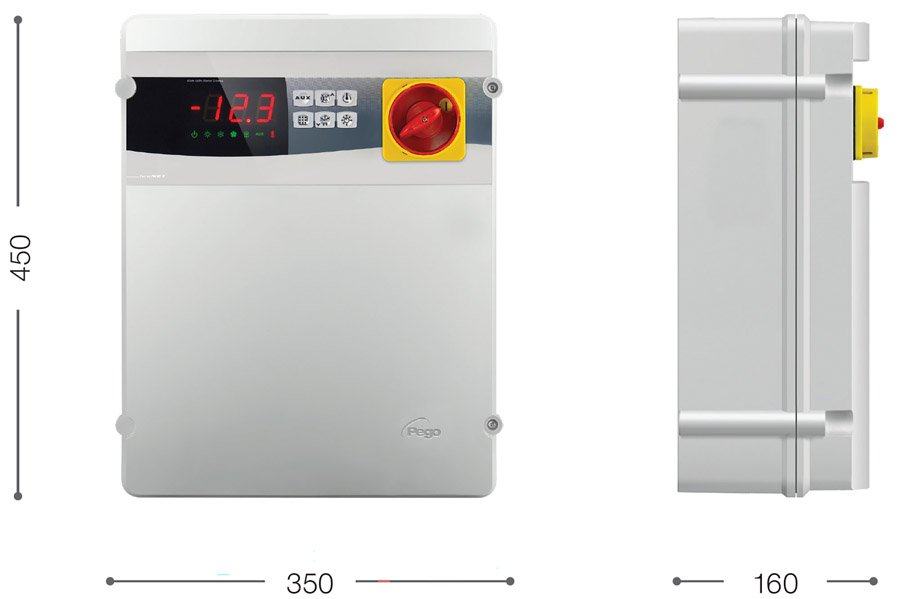

      Ingombri
      ECP1000 2EV U
      ECP1000 2EV U

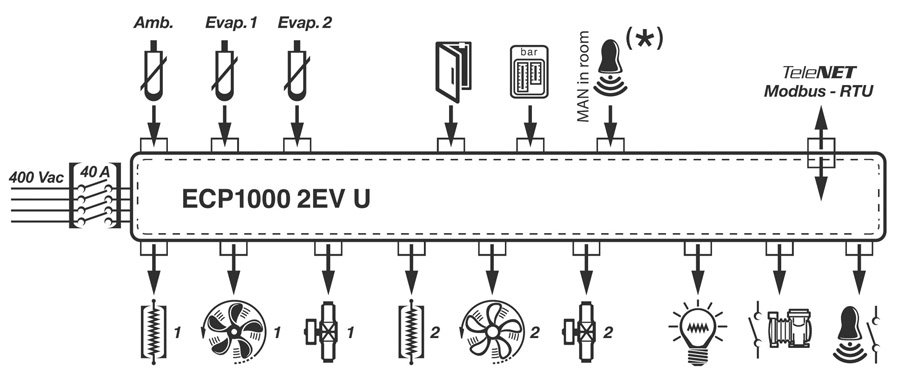

      Schema di connessione
      ECP1000 2EV U
      ECP1000 2EV U
      Caratteristiche Tecniche
      Ingressi
      Uscite
      Ingombri e Schema
      Versioni Disponibili
      ECP1000 2EV U
      Codice
      11210002EV01
      Compressore
      Codice
      11210002EV01
      No
      Ventola Evaporatore
      Codice
      11210002EV01
      1,5 kW
      Sbrinamento
      Codice
      11210002EV01
      9,0 kW
      Valvola Elettronica
      Codice
      11210002EV01
      No
      Allarme uomo in cella
      Codice
      11210002EV01
      No
      Gestione completa cella
      Codice
      11210002EV01
      No
      Gestione unità motocondens.
      Codice
      11210002EV01
      No
      Gestione Temperatura/Umidità
      Codice
      11210002EV01
      No
      Gestione unità evaporante
      Codice
      11210002EV01
      SI
      Gestione doppio impianto
      Codice
      11210002EV01
      No
      Gestione valv. elettronica on/off
      Codice
      11210002EV01
      No
      Gestione valv. elettronica Stepper
      Codice
      11210002EV01
      No
      Gestione doppio evaporatore
      Codice
      11210002EV01
      SI
      Datalogger
      Codice
      11210002EV01
      No
