PRODOTTI | QUADRI ELETTRICI
ECP1500/2000/2500 BASE4 VDE

LINEA QUADRI DI POTENZA E CONTROLLO PER IMPIANTI FRIGORIFERI CON INTERRUTTORI MAGNETOTERMICI DI PROTEZIONE

LINEA QUADRI DI POTENZA E CONTROLLO PER IMPIANTI FRIGORIFERI CON INTERRUTTORI MAGNETOTERMICI DI PROTEZIONE
LINEA QUADRI DI POTENZA E CONTROLLO PER IMPIANTI FRIGORIFERI CON INTERRUTTORI MAGNETOTERMICI DI PROTEZIONE

    Linea quadri di potenza e controllo per impianti frigoriferi con compressore trifase fino a 25 HP pensati per la gestione completa della cella.
    Le diverse gamme di potenza abbinate alle varie opzioni permettono la scelta di un quadro “AD HOC” per l’impianto.

    Scarica la Brochure
    Scarica il Manuale di istruzioni
    LINEA QUADRI DI POTENZA E CONTROLLO PER IMPIANTI FRIGORIFERI CON INTERRUTTORI MAGNETOTERMICI DI PROTEZIONE
    LINEA QUADRI DI POTENZA E CONTROLLO PER IMPIANTI FRIGORIFERI CON INTERRUTTORI MAGNETOTERMICI DI PROTEZIONE
      Applicazioni

      • Gestione completa di impianti frigoriferi trifase fino a 25 HP statici o ventilati, con sbrinamento elettrico o a sosta.

      Opzioni
      • Fermata del compressore in pump-down.
      • Gestione dello sbrinamento a gas caldo.
      Descrizione
      • Gestione diretta di compressore, ventole del condensatore, resistenza olio compressore, resistenze di sbrinamento, ventilatori dell’evaporatore, valvola solenoide, luce cella e tutte le protezioni elettriche previste dalle normative.
      • Protezione dei carichi e del circuito ausiliario con interruttori magnetotermici (No fusibili).
      • Selezione modo di funzionamento del compressore (pump-down / termostato).
      • Quadro compatto in ABS autoestinguente con grado di protezione IP65 e sezionatore a fronte quadro.
      • Elettronica di controllo con ampio display a LED e tastiera di semplice utilizzo.
      • Segnalazione con icone a LED dello stato dell’impianto.
      • RS485 per la connessione alla rete di supervisione industriale TeleNET o protocollo standard Modbus-RTU.
      • Uscita di allarme con contatto pulito per attivare ulteriori dispositivi di segnalazione come sirene o combinatore telefonico.
      Proprietà

      ECP1500 BASE4 VDE
      ECP2000 BASE4 VDE
      ECP2500 BASE4 VDE
      Dimensioni
      ECP1500 BASE4 VDE
      470x650x210 mm
      ECP2000 BASE4 VDE
      470x650x210 mm
      ECP2500 BASE4 VDE
      470x650x210 mm
      Peso
      ECP1500 BASE4 VDE
      20kg
      ECP2000 BASE4 VDE
      20kg
      ECP2500 BASE4 VDE
      20kg
      Grado di protezione
      ECP1500 BASE4 VDE
      IP 65
      ECP2000 BASE4 VDE
      IP 65
      ECP2500 BASE4 VDE
      IP 65
      Alimentazione
      ECP1500 BASE4 VDE
      400 VAC ±10% 50/60 Hz
      ECP2000 BASE4 VDE
      400 VAC ±10% 50/60 Hz
      ECP2500 BASE4 VDE
      400 VAC ±10% 50/60 Hz
      Indicazione stato componenti
      ECP1500 BASE4 VDE
      Led + Display
      ECP2000 BASE4 VDE
      Led + Display
      ECP2500 BASE4 VDE
      Led + Display
      Tipo di comando
      ECP1500 BASE4 VDE
      Trifase
      ECP2000 BASE4 VDE
      Trifase
      ECP2500 BASE4 VDE
      Trifase
      Temperatura di lavoro
      ECP1500 BASE4 VDE
      -5 ÷ +50 °C
      ECP2000 BASE4 VDE
      -5 ÷ +50 °C
      ECP2500 BASE4 VDE
      -5 ÷ +50 °C
      Temperatura di stoccaggio
      ECP1500 BASE4 VDE
      -10 ÷ +70°C
      ECP2000 BASE4 VDE
      -10 ÷ +70°C
      ECP2500 BASE4 VDE
      -10 ÷ +70°C
      Umidità relativa ambiente
      ECP1500 BASE4 VDE
      < 90% RH senza condensa
      ECP2000 BASE4 VDE
      30% - 90% RH senza condensa
      ECP2500 BASE4 VDE
      < 90% RH senza condensa
      Range di lettura
      ECP1500 BASE4 VDE
      -45 ÷ +99°C
      ECP2000 BASE4 VDE
      -45 ÷ +99°C
      ECP2500 BASE4 VDE
      -45 ÷ +99°C
      Interruttore generale blocco porta
      ECP1500 BASE4 VDE
      80 A
      ECP2000 BASE4 VDE
      80 A
      ECP2500 BASE4 VDE
      100 A
      Protezione compressore
      ECP1500 BASE4 VDE
      Salvamotore
      ECP2000 BASE4 VDE
      Salvamotore
      ECP2500 BASE4 VDE
      Salvamotore
      Protezione generale
      ECP1500 BASE4 VDE
      Interruttori magnetotermici
      ECP2000 BASE4 VDE
      Interruttori magnetotermici
      ECP2500 BASE4 VDE
      Interruttori magnetotermici
      Controllo
      ECP1500 BASE4 VDE
      Pego
      ECP2000 BASE4 VDE
      Pego
      ECP2500 BASE4 VDE
      Pego
      Segnalazione allarme
      ECP1500 BASE4 VDE
      Led + Buzzer
      ECP2000 BASE4 VDE
      Led + Buzzer
      ECP2500 BASE4 VDE
      Led + Buzzer
      Sbrinamento
      ECP1500 BASE4 VDE
      Elettrico
      ECP2000 BASE4 VDE
      Elettrico
      ECP2500 BASE4 VDE
      Elettrico
      Trasformatore di isolamento
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      Selezione modo di funzionamento compressore
      ECP1500 BASE4 VDE
      Pump Down - Termostato
      ECP2000 BASE4 VDE
      Pump Down - Termostato
      ECP2500 BASE4 VDE
      Pump Down - Termostato
      Sonda cella
      ECP1500 BASE4 VDE
      NTC 10 kΩ
      ECP2000 BASE4 VDE
      NTC 10 kΩ
      ECP2500 BASE4 VDE
      NTC 10 kΩ
      Sonda evaporatore 1
      ECP1500 BASE4 VDE
      NTC 10 kΩ
      ECP2000 BASE4 VDE
      NTC 10 kΩ
      ECP2500 BASE4 VDE
      NTC 10 kΩ
      Micro porta
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      Pressostato olio
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      Pressostato alta/bassa Pressione
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      Pressostato parz. ventole condensatore (p.p.)
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      Collegamento per Kriwan®
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      Collegamenti per klixon ventole evaporatore/condensatore
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      Compressore
      ECP1500 BASE4 VDE
      7500÷11250W (10÷15 HP)
      ECP2000 BASE4 VDE
      11250 ÷ 15000W (15÷20 HP)
      ECP2500 BASE4 VDE
      15000 ÷ 18750W (20÷25 HP)
      Sbrinamento 1
      ECP1500 BASE4 VDE
      16500W (AC1)
      ECP2000 BASE4 VDE
      21000W (AC1)
      ECP2500 BASE4 VDE
      27000W (AC1)
      Ventole evaporatore 1
      ECP1500 BASE4 VDE
      2x2000W (3 PH)
      ECP2000 BASE4 VDE
      3x2000W (3 PH)
      ECP2500 BASE4 VDE
      3x2000W (3 PH)
      Ventole condensatore parzializzata
      ECP1500 BASE4 VDE
      2x2000W (3PH) oppure 2x1500W (1PH)
      ECP2000 BASE4 VDE
      2x2000W (3PH) oppure 2x1500W (1PH)
      ECP2500 BASE4 VDE
      2x2000W (3PH) oppure 2x1500W (1PH)
      Valvola solenoide 1
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      Resistenza olio compressore
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      Luce cella
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      2 Relè configurabili
      ECP1500 BASE4 VDE
      Presente
      ECP2000 BASE4 VDE
      Presente
      ECP2500 BASE4 VDE
      Presente
      Supervisione
      ECP1500 BASE4 VDE
      TeleNet / Modbus-RTU
      ECP2000 BASE4 VDE
      TeleNet / Modbus-RTU
      ECP2500 BASE4 VDE
      TeleNet / Modbus-RTU

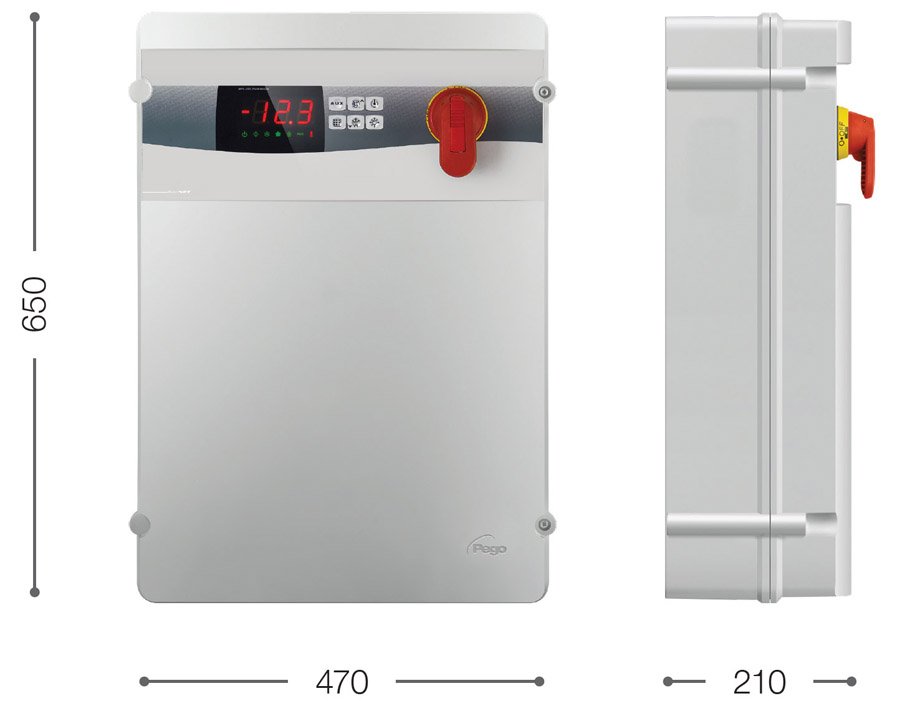

      Ingombri
      ECP1500 BASE4 VDE
      ECP 1500/2000/2500 BASE4 VDE
      ECP2000 BASE4 VDE
      ECP 1500/2000/2500 BASE4 VDE
      ECP2500 BASE4 VDE
      ECP 1500/2000/2500 BASE4 VDE

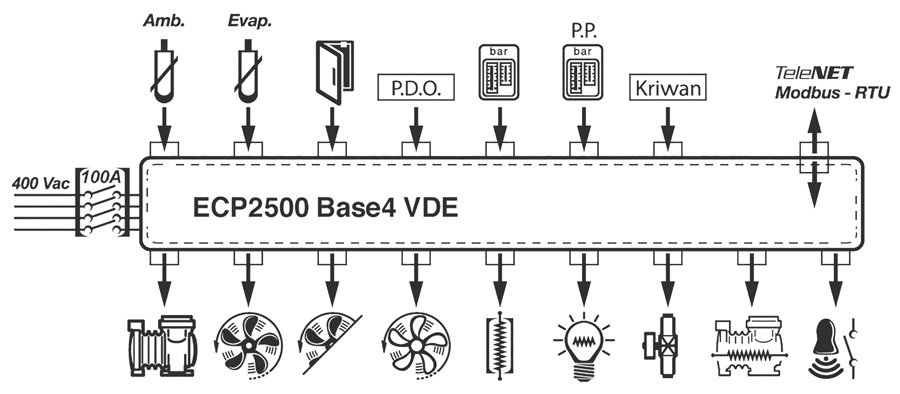

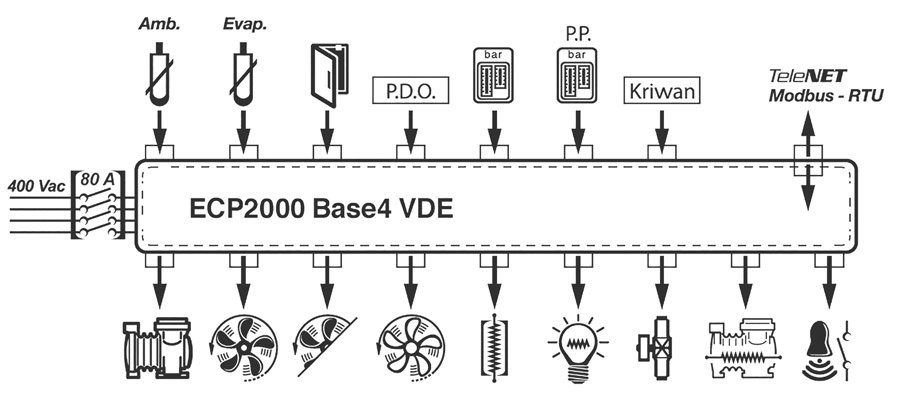

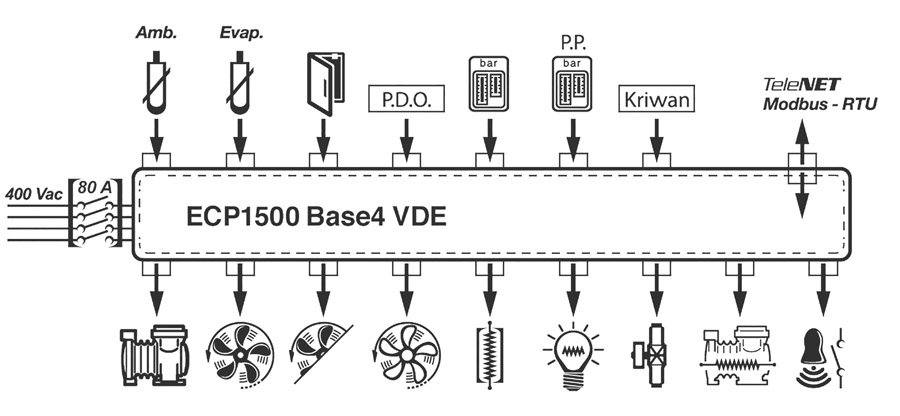

      Schema di connessione
      ECP1500 BASE4 VDE
      ECP 1500/2000/2500 BASE4 VDE
      ECP2000 BASE4 VDE
      ECP 1500/2000/2500 BASE4 VDE
      ECP2500 BASE4 VDE
      ECP 1500/2000/2500 BASE4 VDE
      Caratteristiche Tecniche
      Ingressi
      Uscite
      Ingombri e Schema
      Versioni Disponibili
      ECP1500 BASE4 VDE
      ECP2000 BASE4 VDE
      ECP2500 BASE4 VDE
      Codice
      1121500BVDE02
      1121500BVDE01
      1121500BVDE03
      Codice
      1122000BVDE02
      1122000BVDE01
      1122000BVDE03
      Codice
      1122500BVDE02
      1122500BVDE01
      1122500BVDE03
      Compressore
      Codice
      1121500BVDE02
      22.0 - 32.0 A
      Codice
      1121500BVDE01
      18.0 - 25.0 A
      Codice
      1121500BVDE03
      28.0 - 36.0 A
      Compressore Value
      Codice
      1121500BVDE02
      si
      Codice
      1121500BVDE01
      si
      Codice
      1121500BVDE03
      si
      Compressore da
      Codice
      1121500BVDE02
      22.0
      Codice
      1121500BVDE01
      18.0
      Codice
      1121500BVDE03
      28.0
      Compressore a
      Codice
      1121500BVDE02
      32.0
      Codice
      1121500BVDE01
      25.0
      Codice
      1121500BVDE03
      36.0
      Valvola Evaporatore Value
      Codice
      1121500BVDE02
      si
      Codice
      1121500BVDE01
      si
      Codice
      1121500BVDE03
      si
      Ventola Evaporatore Num
      Codice
      1121500BVDE02
      2.0
      Codice
      1121500BVDE01
      2.0
      Codice
      1121500BVDE03
      2.0
      Ventola Evaporatore
      Codice
      1121500BVDE02
      2,0 kW
      Codice
      1121500BVDE01
      2,0 kW
      Codice
      1121500BVDE03
      2,0 kW
      Sbrinamento
      Codice
      1121500BVDE02
      16,5 kW
      Codice
      1121500BVDE01
      16,5 kW
      Codice
      1121500BVDE03
      16,5 kW
      Sbrinamento Value
      Codice
      1121500BVDE02
      si
      Codice
      1121500BVDE01
      si
      Codice
      1121500BVDE03
      si
      Sbrinamento Num
      Codice
      1121500BVDE02
      16.5
      Codice
      1121500BVDE01
      16.5
      Codice
      1121500BVDE03
      16.5
      Valvola Elettronica
      Codice
      1121500BVDE02
      No
      Codice
      1121500BVDE01
      No
      Codice
      1121500BVDE03
      No
      Allarme uomo in cella
      Codice
      1121500BVDE02
      No
      Codice
      1121500BVDE01
      No
      Codice
      1121500BVDE03
      No
      Gestione completa cella
      Codice
      1121500BVDE02
      SI
      Codice
      1121500BVDE01
      SI
      Codice
      1121500BVDE03
      SI
      Gestione unità motocondens.
      Codice
      1121500BVDE02
      No
      Codice
      1121500BVDE01
      No
      Codice
      1121500BVDE03
      No
      Gestione Temperatura/Umidità
      Codice
      1121500BVDE02
      No
      Codice
      1121500BVDE01
      No
      Codice
      1121500BVDE03
      No
      Gestione unità evaporante
      Codice
      1121500BVDE02
      No
      Codice
      1121500BVDE01
      No
      Codice
      1121500BVDE03
      No
      Gestione doppio impianto
      Codice
      1121500BVDE02
      No
      Codice
      1121500BVDE01
      No
      Codice
      1121500BVDE03
      No
      Gestione valv. elettronica on/off
      Codice
      1121500BVDE02
      No
      Codice
      1121500BVDE01
      No
      Codice
      1121500BVDE03
      No
      Gestione valv. elettronica Stepper
      Codice
      1121500BVDE02
      No
      Codice
      1121500BVDE01
      No
      Codice
      1121500BVDE03
      No
      Gestione doppio evaporatore
      Codice
      1121500BVDE02
      No
      Codice
      1121500BVDE01
      No
      Codice
      1121500BVDE03
      No
      Datalogger
      Codice
      1121500BVDE02
      No
      Codice
      1121500BVDE01
      No
      Codice
      1121500BVDE03
      No
      Compressore
      Codice
      1122000BVDE02
      32.0 - 40.0 A
      Codice
      1122000BVDE01
      22.0 - 32.0 A
      Codice
      1122000BVDE03
      5.0 - 45.0 A
      Compressore Value
      Codice
      1122000BVDE02
      si
      Codice
      1122000BVDE01
      si
      Codice
      1122000BVDE03
      si
      Compressore da
      Codice
      1122000BVDE02
      32.0
      Codice
      1122000BVDE01
      22.0
      Codice
      1122000BVDE03
      5.0
      Compressore a
      Codice
      1122000BVDE02
      40.0
      Codice
      1122000BVDE01
      32.0
      Codice
      1122000BVDE03
      45.0
      Valvola Evaporatore Value
      Codice
      1122000BVDE02
      si
      Codice
      1122000BVDE01
      si
      Codice
      1122000BVDE03
      si
      Ventola Evaporatore Num
      Codice
      1122000BVDE02
      2.0
      Codice
      1122000BVDE01
      2.0
      Codice
      1122000BVDE03
      2.0
      Ventola Evaporatore
      Codice
      1122000BVDE02
      2,0 kW
      Codice
      1122000BVDE01
      2,0 kW
      Codice
      1122000BVDE03
      2,0 kW
      Sbrinamento
      Codice
      1122000BVDE02
      2,0 kW
      Codice
      1122000BVDE01
      2,0 kW
      Codice
      1122000BVDE03
      2,0 kW
      Sbrinamento Value
      Codice
      1122000BVDE02
      si
      Codice
      1122000BVDE01
      si
      Codice
      1122000BVDE03
      si
      Sbrinamento Num
      Codice
      1122000BVDE02
      2.0
      Codice
      1122000BVDE01
      2.0
      Codice
      1122000BVDE03
      2.0
      Valvola Elettronica
      Codice
      1122000BVDE02
      No
      Codice
      1122000BVDE01
      No
      Codice
      1122000BVDE03
      No
      Allarme uomo in cella
      Codice
      1122000BVDE02
      No
      Codice
      1122000BVDE01
      No
      Codice
      1122000BVDE03
      No
      Gestione completa cella
      Codice
      1122000BVDE02
      SI
      Codice
      1122000BVDE01
      SI
      Codice
      1122000BVDE03
      SI
      Gestione unità motocondens.
      Codice
      1122000BVDE02
      No
      Codice
      1122000BVDE01
      No
      Codice
      1122000BVDE03
      No
      Gestione Temperatura/Umidità
      Codice
      1122000BVDE02
      No
      Codice
      1122000BVDE01
      No
      Codice
      1122000BVDE03
      No
      Gestione unità evaporante
      Codice
      1122000BVDE02
      No
      Codice
      1122000BVDE01
      No
      Codice
      1122000BVDE03
      No
      Gestione doppio impianto
      Codice
      1122000BVDE02
      No
      Codice
      1122000BVDE01
      No
      Codice
      1122000BVDE03
      No
      Gestione valv. elettronica on/off
      Codice
      1122000BVDE02
      No
      Codice
      1122000BVDE01
      No
      Codice
      1122000BVDE03
      No
      Gestione valv. elettronica Stepper
      Codice
      1122000BVDE02
      No
      Codice
      1122000BVDE01
      No
      Codice
      1122000BVDE03
      No
      Gestione doppio evaporatore
      Codice
      1122000BVDE02
      No
      Codice
      1122000BVDE01
      No
      Codice
      1122000BVDE03
      No
      Datalogger
      Codice
      1122000BVDE02
      No
      Codice
      1122000BVDE01
      No
      Codice
      1122000BVDE03
      No
      Compressore
      Codice
      1122500BVDE02
      42.0 - 52.0 A
      Codice
      1122500BVDE01
      35.0 - 45.0 A
      Codice
      1122500BVDE03
      49.0 - 59.0 A
      Compressore Value
      Codice
      1122500BVDE02
      si
      Codice
      1122500BVDE01
      si
      Codice
      1122500BVDE03
      si
      Compressore da
      Codice
      1122500BVDE02
      42.0
      Codice
      1122500BVDE01
      35.0
      Codice
      1122500BVDE03
      49.0
      Compressore a
      Codice
      1122500BVDE02
      52.0
      Codice
      1122500BVDE01
      45.0
      Codice
      1122500BVDE03
      59.0
      Valvola Evaporatore Value
      Codice
      1122500BVDE02
      si
      Codice
      1122500BVDE01
      si
      Codice
      1122500BVDE03
      si
      Ventola Evaporatore Num
      Codice
      1122500BVDE02
      2.0
      Codice
      1122500BVDE01
      2.0
      Codice
      1122500BVDE03
      2.0
      Ventola Evaporatore
      Codice
      1122500BVDE02
      2,0 kW
      Codice
      1122500BVDE01
      2,0 kW
      Codice
      1122500BVDE03
      2,0 kW
      Sbrinamento
      Codice
      1122500BVDE02
      2,0 kW
      Codice
      1122500BVDE01
      2,0 kW
      Codice
      1122500BVDE03
      27,0 kW
      Sbrinamento Value
      Codice
      1122500BVDE02
      si
      Codice
      1122500BVDE01
      si
      Codice
      1122500BVDE03
      si
      Sbrinamento Num
      Codice
      1122500BVDE02
      2.0
      Codice
      1122500BVDE01
      2.0
      Codice
      1122500BVDE03
      27.0
      Valvola Elettronica
      Codice
      1122500BVDE02
      No
      Codice
      1122500BVDE01
      No
      Codice
      1122500BVDE03
      No
      Allarme uomo in cella
      Codice
      1122500BVDE02
      No
      Codice
      1122500BVDE01
      No
      Codice
      1122500BVDE03
      No
      Gestione completa cella
      Codice
      1122500BVDE02
      SI
      Codice
      1122500BVDE01
      SI
      Codice
      1122500BVDE03
      SI
      Gestione unità motocondens.
      Codice
      1122500BVDE02
      No
      Codice
      1122500BVDE01
      No
      Codice
      1122500BVDE03
      No
      Gestione Temperatura/Umidità
      Codice
      1122500BVDE02
      No
      Codice
      1122500BVDE01
      No
      Codice
      1122500BVDE03
      No
      Gestione unità evaporante
      Codice
      1122500BVDE02
      No
      Codice
      1122500BVDE01
      No
      Codice
      1122500BVDE03
      No
      Gestione doppio impianto
      Codice
      1122500BVDE02
      No
      Codice
      1122500BVDE01
      No
      Codice
      1122500BVDE03
      No
      Gestione valv. elettronica on/off
      Codice
      1122500BVDE02
      No
      Codice
      1122500BVDE01
      No
      Codice
      1122500BVDE03
      No
      Gestione valv. elettronica Stepper
      Codice
      1122500BVDE02
      No
      Codice
      1122500BVDE01
      No
      Codice
      1122500BVDE03
      No
      Gestione doppio evaporatore
      Codice
      1122500BVDE02
      No
      Codice
      1122500BVDE01
      No
      Codice
      1122500BVDE03
      No
      Datalogger
      Codice
      1122500BVDE02
      No
      Codice
      1122500BVDE01
      No
      Codice
      1122500BVDE03
      No
      Manuali
