PRODOTTI | QUADRI ELETTRICI
ECP 400/750/1000 BASE4 U VD

LINEA QUADRI DI POTENZA E CONTROLLO DEDICATI ALLA GESTIONE DELLA SOLA UNITA’ EVAPORANTE

LINEA QUADRI DI POTENZA E CONTROLLO DEDICATI ALLA GESTIONE DELLA SOLA UNITA’ EVAPORANTE
LINEA QUADRI DI POTENZA E CONTROLLO DEDICATI ALLA GESTIONE DELLA SOLA UNITA’ EVAPORANTE

    Linea quadri con potenza e controllo elettronico dedicati alla gestione della sola unità evaporante trifase dove le utenze sono abbinate ad una centrale frigorifera. Le diverse gamme di potenza e le varie opzioni disponibili permettono la scelta di un quadro ad hoc per l’impianto.

    Scarica la Brochure
    Scarica il Manuale di istruzioni
    LINEA QUADRI DI POTENZA E CONTROLLO DEDICATI ALLA GESTIONE DELLA SOLA UNITA’ EVAPORANTE
    LINEA QUADRI DI POTENZA E CONTROLLO DEDICATI ALLA GESTIONE DELLA SOLA UNITA’ EVAPORANTE
      Applicazioni

      • Gestione della sola unità evaporante con sbrinamento elettrico fino a 12 Kw.

      Opzioni
      • Installazione di protezioni magnetotermiche al posto delle protezioni a fusibile.
      • Uscita di allarme con contatto pulito per attivare ulteriori dispositivi di segnalazione come sirene o combinatore telefonico.
      Descrizione
      • Consenso per unità motocondensante, resistenze di sbrinamento, ventilatori dell’evaporatore, valvola solenoide, luce cella, resistenza porta e presenza di tutte le protezioni elettriche previste dalle normative.
      • Quadro compatto in ABS autoestinguente con grado di protezione IP65 e sezionatore a fronte quadro.
      • Elettronica di controllo con ampio display a LED e tastiera di semplice utilizzo.
      • Segnalazione con icone a LED dello stato dell’impianto.
      • RS485 per la connessione alla rete di supervisione industriale TeleNET o protocollo standard Modbus-RTU.
      Proprietà

      ECP400 BASE4 U VD
      ECP750 BASE4 U VD
      ECP1000 BASE4 U VD
      Dimensioni
      ECP400 BASE4 U VD
      350x450x160 mm
      ECP750 BASE4 U VD
      350x450x160 mm
      ECP1000 BASE4 U VD
      350x450x160 mm
      Peso
      ECP400 BASE4 U VD
      6kg
      ECP750 BASE4 U VD
      6kg
      ECP1000 BASE4 U VD
      7kg
      Grado di protezione
      ECP400 BASE4 U VD
      IP 65
      ECP750 BASE4 U VD
      IP 65
      ECP1000 BASE4 U VD
      IP 65
      Alimentazione
      ECP400 BASE4 U VD
      400 VAC ±10% 50/60 Hz
      ECP750 BASE4 U VD
      400 VAC ±10% 50/60 Hz
      ECP1000 BASE4 U VD
      400 VAC ±10% 50/60 Hz
      Indicazione stato componenti
      ECP400 BASE4 U VD
      Led + Display
      ECP750 BASE4 U VD
      Led + Display
      ECP1000 BASE4 U VD
      Led + Display
      Tipo di comando
      ECP400 BASE4 U VD
      Trifase
      ECP750 BASE4 U VD
      Trifase
      ECP1000 BASE4 U VD
      Trifase
      Temperatura di lavoro
      ECP400 BASE4 U VD
      -5 ÷ +50 °C
      ECP750 BASE4 U VD
      -5 ÷ +50 °C
      ECP1000 BASE4 U VD
      -5 ÷ +50 °C
      Temperatura di stoccaggio
      ECP400 BASE4 U VD
      -10 ÷ +70°C
      ECP750 BASE4 U VD
      -10 ÷ +70°C
      ECP1000 BASE4 U VD
      -10 ÷ +70°C
      Umidità relativa ambiente
      ECP400 BASE4 U VD
      30% - 90% RH senza condensa
      ECP750 BASE4 U VD
      30% - 90% RH senza condensa
      ECP1000 BASE4 U VD
      30% - 90% RH senza condensa
      Range di lettura
      ECP400 BASE4 U VD
      -45 ÷ +99°C
      ECP750 BASE4 U VD
      -45 ÷ +99°C
      ECP1000 BASE4 U VD
      -45 ÷ +99°C
      Interruttore generale blocco porta
      ECP400 BASE4 U VD
      32 A
      ECP750 BASE4 U VD
      32 A
      ECP1000 BASE4 U VD
      32 A
      Protezione generale
      ECP400 BASE4 U VD
      Fusibili (opzione: protezioni magnetotermiche)
      ECP750 BASE4 U VD
      Fusibili (opzione: protezioni magnetotermiche)
      ECP1000 BASE4 U VD
      Fusibili (opzione: protezioni magnetotermiche)
      Controllo
      ECP400 BASE4 U VD
      Pego
      ECP750 BASE4 U VD
      Pego
      ECP1000 BASE4 U VD
      Pego
      Segnalazione allarme
      ECP400 BASE4 U VD
      Led + Buzzer
      ECP750 BASE4 U VD
      Led + Buzzer
      ECP1000 BASE4 U VD
      Led + Buzzer
      Sbrinamento
      ECP400 BASE4 U VD
      Elettrico
      ECP750 BASE4 U VD
      Elettrico
      ECP1000 BASE4 U VD
      Elettrico
      Trasformatore di isolamento
      ECP400 BASE4 U VD
      Presente
      ECP750 BASE4 U VD
      Presente
      ECP1000 BASE4 U VD
      Presente
      Sonda cella
      ECP400 BASE4 U VD
      NTC 10 kΩ
      ECP750 BASE4 U VD
      NTC 10 kΩ
      ECP1000 BASE4 U VD
      NTC 10 kΩ
      Sonda evaporatore 1
      ECP400 BASE4 U VD
      NTC 10 kΩ
      ECP750 BASE4 U VD
      NTC 10 kΩ
      ECP1000 BASE4 U VD
      NTC 10 kΩ
      Micro porta
      ECP400 BASE4 U VD
      Presente
      ECP750 BASE4 U VD
      Presente
      ECP1000 BASE4 U VD
      Presente
      Allarme uomo in cella
      ECP400 BASE4 U VD
      Disponibile
      ECP750 BASE4 U VD
      Disponibile
      ECP1000 BASE4 U VD
      Disponibile
      Sbrinamento 1
      ECP400 BASE4 U VD
      7500W
      ECP750 BASE4 U VD
      9000W
      ECP1000 BASE4 U VD
      12000W
      Ventole evaporatore 1
      ECP400 BASE4 U VD
      1500W (1 PH)
      ECP750 BASE4 U VD
      2x2000W (3 PH) oppure 2x1500W (1 PH)
      ECP1000 BASE4 U VD
      3x2000W (3 PH) oppure 3x1500W (1 PH)
      Valvola solenoide 1
      ECP400 BASE4 U VD
      Presente
      ECP750 BASE4 U VD
      Presente
      ECP1000 BASE4 U VD
      Presente
      Consenso unità motocondensante
      ECP400 BASE4 U VD
      Presente
      ECP750 BASE4 U VD
      Presente
      ECP1000 BASE4 U VD
      Presente
      Luce cella
      ECP400 BASE4 U VD
      Presente
      ECP750 BASE4 U VD
      Presente
      ECP1000 BASE4 U VD
      Presente
      2 Relè configurabili
      ECP400 BASE4 U VD
      Presente
      ECP750 BASE4 U VD
      Presente
      ECP1000 BASE4 U VD
      Presente
      Supervisione
      ECP400 BASE4 U VD
      TeleNet / Modbus-RTU
      ECP750 BASE4 U VD
      TeleNet / Modbus-RTU
      ECP1000 BASE4 U VD
      TeleNet / Modbus-RTU

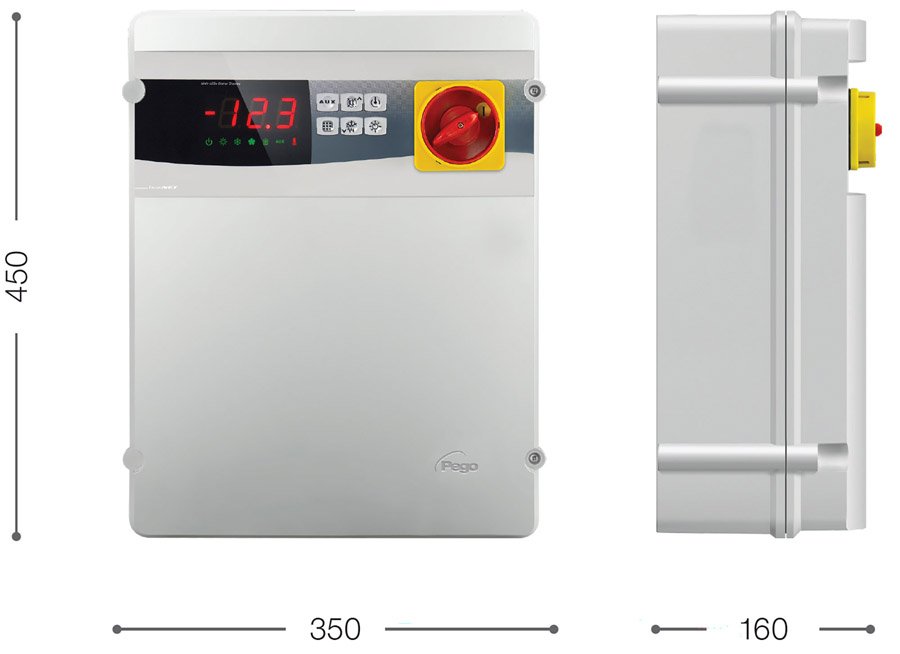

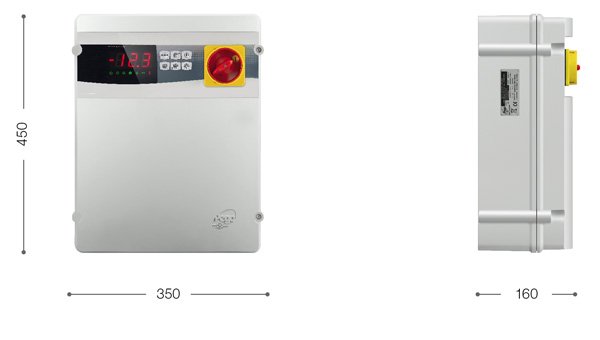

      Ingombri
      ECP400 BASE4 U VD
      ECP400/750/1000 BASE4 U VD
      ECP750 BASE4 U VD
      ECP400/750/1000 BASE4 U VD
      ECP1000 BASE4 U VD
      ECP400/750/1000 BASE4 U VD

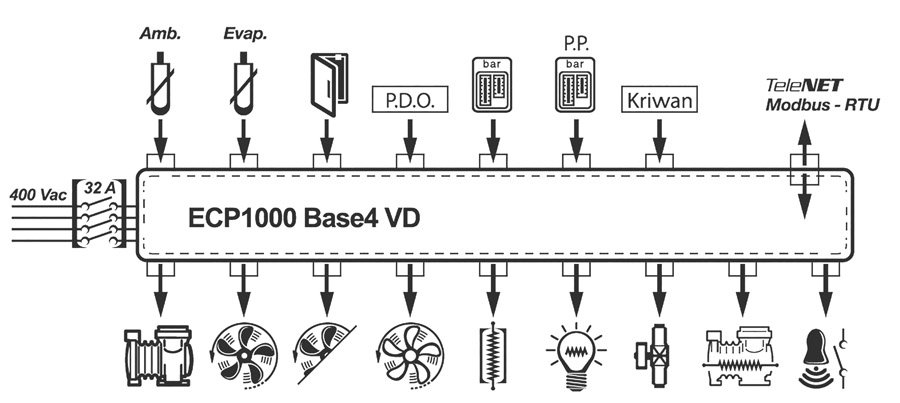

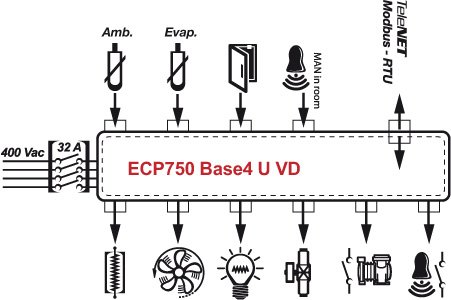

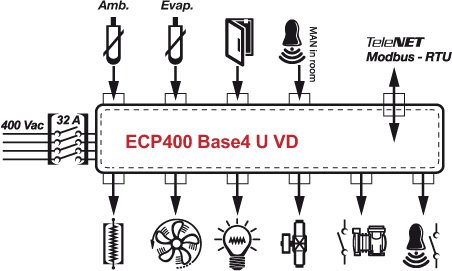

      Schema di connessione
      ECP400 BASE4 U VD
      ECP400/750/1000 BASE4 U VD
      ECP750 BASE4 U VD
      ECP400/750/1000 BASE4 U VD
      ECP1000 BASE4 U VD
      ECP400/750/1000 BASE4 U VD
      Caratteristiche Tecniche
      Ingressi
      Uscite
      Ingombri e Schema
      Versioni Disponibili
      ECP400 BASE4 U VD
      ECP750 BASE4 U VD
      ECP1000 BASE4 U VD
      Codice
      112400BUVD01
      Codice
      112750BUVD01
      Codice
      1121000BUVD01
      Compressore
      Codice
      112400BUVD01
      No
      Compressore Value
      Codice
      112400BUVD01
      no
      Compressore da
      112400BUVD01
      -
      Compressore a
      112400BUVD01
      -
      Valvola Evaporatore Value
      Codice
      112400BUVD01
      si
      Ventola Evaporatore Num
      Codice
      112400BUVD01
      1.5
      Ventola Evaporatore
      Codice
      112400BUVD01
      1,5 kW
      Sbrinamento
      Codice
      112400BUVD01
      7,5 kW
      Sbrinamento Value
      Codice
      112400BUVD01
      si
      Sbrinamento Num
      Codice
      112400BUVD01
      7.5
      Valvola Elettronica
      Codice
      112400BUVD01
      No
      Allarme uomo in cella
      Codice
      112400BUVD01
      No
      Gestione completa cella
      Codice
      112400BUVD01
      No
      Gestione unità motocondens.
      Codice
      112400BUVD01
      No
      Gestione Temperatura/Umidità
      Codice
      112400BUVD01
      No
      Gestione unità evaporante
      Codice
      112400BUVD01
      SI
      Gestione doppio impianto
      Codice
      112400BUVD01
      No
      Gestione valv. elettronica on/off
      Codice
      112400BUVD01
      No
      Gestione valv. elettronica Stepper
      Codice
      112400BUVD01
      No
      Gestione doppio evaporatore
      Codice
      112400BUVD01
      No
      Datalogger
      Codice
      112400BUVD01
      No
      Compressore
      Codice
      112750BUVD01
      No
      Compressore Value
      Codice
      112750BUVD01
      no
      Compressore da
      112750BUVD01
      -
      Compressore a
      112750BUVD01
      -
      Valvola Evaporatore Value
      Codice
      112750BUVD01
      si
      Ventola Evaporatore Num
      Codice
      112750BUVD01
      2.0
      Ventola Evaporatore
      Codice
      112750BUVD01
      2,0 kW
      Sbrinamento
      Codice
      112750BUVD01
      9,0 kW
      Sbrinamento Value
      Codice
      112750BUVD01
      si
      Sbrinamento Num
      Codice
      112750BUVD01
      9.0
      Valvola Elettronica
      Codice
      112750BUVD01
      No
      Allarme uomo in cella
      Codice
      112750BUVD01
      No
      Gestione completa cella
      Codice
      112750BUVD01
      No
      Gestione unità motocondens.
      Codice
      112750BUVD01
      No
      Gestione Temperatura/Umidità
      Codice
      112750BUVD01
      No
      Gestione unità evaporante
      Codice
      112750BUVD01
      SI
      Gestione doppio impianto
      Codice
      112750BUVD01
      No
      Gestione valv. elettronica on/off
      Codice
      112750BUVD01
      No
      Gestione valv. elettronica Stepper
      Codice
      112750BUVD01
      No
      Gestione doppio evaporatore
      Codice
      112750BUVD01
      No
      Datalogger
      Codice
      112750BUVD01
      No
      Compressore
      Codice
      1121000BUVD01
      No
      Compressore Value
      Codice
      1121000BUVD01
      no
      Compressore da
      1121000BUVD01
      -
      Compressore a
      1121000BUVD01
      -
      Valvola Evaporatore Value
      Codice
      1121000BUVD01
      si
      Ventola Evaporatore Num
      Codice
      1121000BUVD01
      2.0
      Ventola Evaporatore
      Codice
      1121000BUVD01
      2,0 kW
      Sbrinamento
      Codice
      1121000BUVD01
      12,0 kW
      Sbrinamento Value
      Codice
      1121000BUVD01
      si
      Sbrinamento Num
      Codice
      1121000BUVD01
      12.0
      Valvola Elettronica
      Codice
      1121000BUVD01
      No
      Allarme uomo in cella
      Codice
      1121000BUVD01
      No
      Gestione completa cella
      Codice
      1121000BUVD01
      No
      Gestione unità motocondens.
      Codice
      1121000BUVD01
      No
      Gestione Temperatura/Umidità
      Codice
      1121000BUVD01
      No
      Gestione unità evaporante
      Codice
      1121000BUVD01
      SI
      Gestione doppio impianto
      Codice
      1121000BUVD01
      No
      Gestione valv. elettronica on/off
      Codice
      1121000BUVD01
      No
      Gestione valv. elettronica Stepper
      Codice
      1121000BUVD01
      No
      Gestione doppio evaporatore
      Codice
      1121000BUVD01
      No
      Datalogger
      Codice
      1121000BUVD01
      No
      Manuali
      Info
      IT
      EN
      FR
      ES
      DE
      Manuali Tecnici
      IT
      EN
      FR
      ES
      DE
      Modbus
      IT
      EN
      -
      -
      -
