ECP400/750/1000 BASE4 VD

LINEA QUADRI DI POTENZA E CONTROLLO PER IMPIANTI FRIGORIFERI

LINEA QUADRI DI POTENZA E CONTROLLO PER IMPIANTI FRIGORIFERI
LINEA QUADRI DI POTENZA E CONTROLLO PER IMPIANTI FRIGORIFERI

    Linea quadri di potenza e controllo per impianti frigoriferi con compressore trifase fino a 10 HP pensati per la gestione completa della cella.
    Le diverse gamme di potenza abbinate alle varie opzioni permettono la scelta di un quadro “AD HOC” per l’impianto.

    Scarica la Brochure
    Scarica il Manuale di istruzioni
    LINEA QUADRI DI POTENZA E CONTROLLO PER IMPIANTI FRIGORIFERI
    LINEA QUADRI DI POTENZA E CONTROLLO PER IMPIANTI FRIGORIFERI
      Applicazioni

      • Gestione completa di impianti frigoriferi trifase fino a 10 HP statici o ventilati, con sbrinamento elettrico o a sosta.

      Opzioni
      • Installazione di protezioni magnetotermiche al posto delle protezioni a fusibile.
      • Uscita di allarme con contatto pulito per attivare ulteriori dispositivi di segnalazione come sirene o combinatore telefonico.
      • Fermata del compressore in pump-down.
      • Gestione dello sbrinamento a gas caldo.
      Descrizione
      • Gestione diretta di compressore, ventole del condensatore, resistenza olio compressore, resistenze di sbrinamento, ventilatori dell’evaporatore, valvola solenoide, luce cella e tutte le protezioni elettriche previste dalle normative.
      • Quadro compatto in ABS autoestinguente con grado di protezione IP65 e sezionatore a fronte quadro.
      • Elettronica di controllo con ampio display a LED e tastiera di semplice utilizzo.
      • Segnalazione con icone a LED dello stato dell’impianto.
      • RS485 per la connessione alla rete di supervisione industriale TeleNET o protocollo standard Modbus-RTU.
      Proprietà

      ECP400 BASE4 VD
      ECP750 BASE4 VD
      ECP1000 BASE4 VD
      Dimensioni
      ECP400 BASE4 VD
      350x450x160 mm
      ECP750 BASE4 VD
      350x450x160 mm
      ECP1000 BASE4 VD
      350x450x160 mm
      Peso
      ECP400 BASE4 VD
      6kg
      ECP750 BASE4 VD
      6kg
      ECP1000 BASE4 VD
      7kg
      Grado di protezione
      ECP400 BASE4 VD
      IP 65
      ECP750 BASE4 VD
      IP 65
      ECP1000 BASE4 VD
      IP 65
      Alimentazione
      ECP400 BASE4 VD
      400 VAC ±10% 50/60 Hz
      ECP750 BASE4 VD
      400 VAC ±10% 50/60 Hz
      ECP1000 BASE4 VD
      400 VAC ±10% 50/60 Hz
      Indicazione stato componenti
      ECP400 BASE4 VD
      Led + Display
      ECP750 BASE4 VD
      Led + Display
      ECP1000 BASE4 VD
      Led + Display
      Tipo di comando
      ECP400 BASE4 VD
      Trifase
      ECP750 BASE4 VD
      Trifase
      ECP1000 BASE4 VD
      Trifase
      Temperatura di lavoro
      ECP400 BASE4 VD
      -5 ÷ +50 °C
      ECP750 BASE4 VD
      -5 ÷ +50 °C
      ECP1000 BASE4 VD
      -5 ÷ +50 °C
      Temperatura di stoccaggio
      ECP400 BASE4 VD
      -10 ÷ +70 °C
      ECP750 BASE4 VD
      -10 ÷ +70 °C
      ECP1000 BASE4 VD
      -10 ÷ +70 °C
      Umidità relativa ambiente
      ECP400 BASE4 VD
      < 90% RH senza condensa
      ECP750 BASE4 VD
      < 90% RH senza condensa
      ECP1000 BASE4 VD
      < 90% RH senza condensa
      Range di lettura
      ECP400 BASE4 VD
      -45 ÷ +99°C
      ECP750 BASE4 VD
      -45 ÷ +99°C
      ECP1000 BASE4 VD
      -45 ÷ +99°C
      Interruttore generale blocco porta
      ECP400 BASE4 VD
      32 A
      ECP750 BASE4 VD
      32 A
      ECP1000 BASE4 VD
      32 A
      Protezione compressore
      ECP400 BASE4 VD
      Relè termico
      ECP750 BASE4 VD
      Relè termico
      ECP1000 BASE4 VD
      Relè termico
      Protezione generale
      ECP400 BASE4 VD
      Fusibili (opzione: protezioni magnetotermiche)
      ECP750 BASE4 VD
      Fusibili (opzione: protezioni magnetotermiche)
      ECP1000 BASE4 VD
      Fusibili (opzione: protezioni magnetotermiche)
      Controllo
      ECP400 BASE4 VD
      Pego
      ECP750 BASE4 VD
      Pego
      ECP1000 BASE4 VD
      Pego
      Segnalazione allarme
      ECP400 BASE4 VD
      Led + Buzzer
      ECP750 BASE4 VD
      Led + Buzzer
      ECP1000 BASE4 VD
      Display + Buzzer
      Sbrinamento
      ECP400 BASE4 VD
      Elettrico
      ECP750 BASE4 VD
      Elettrico
      ECP1000 BASE4 VD
      Elettrico
      Sonda cella
      ECP400 BASE4 VD
      NTC 10 kΩ
      ECP750 BASE4 VD
      NTC 10 kΩ
      ECP1000 BASE4 VD
      NTC 10 kΩ
      Sonda evaporatore 1
      ECP400 BASE4 VD
      NTC 10 kΩ
      ECP750 BASE4 VD
      NTC 10 kΩ
      ECP1000 BASE4 VD
      NTC 10 kΩ
      Micro porta
      ECP400 BASE4 VD
      Presente
      ECP750 BASE4 VD
      Presente
      ECP1000 BASE4 VD
      Presente
      Pressostato olio
      ECP400 BASE4 VD
      -
      ECP750 BASE4 VD
      -
      ECP1000 BASE4 VD
      Presente
      Pressostato alta/bassa Pressione
      ECP400 BASE4 VD
      Presente
      ECP750 BASE4 VD
      Presente
      ECP1000 BASE4 VD
      Presente
      Collegamento per Kriwan®
      ECP400 BASE4 VD
      Presente
      ECP750 BASE4 VD
      Presente
      ECP1000 BASE4 VD
      Presente
      Compressore
      ECP400 BASE4 VD
      2200 ÷ 3000W (3÷4 HP)
      ECP750 BASE4 VD
      3000 ÷ 5500W (4÷7,5 HP)
      ECP1000 BASE4 VD
      5500 ÷ 7500W (7÷10 HP)
      Sbrinamento 1
      ECP400 BASE4 VD
      7500W
      ECP750 BASE4 VD
      9000W (AC1)
      ECP1000 BASE4 VD
      12000W (AC1)
      Ventole evaporatore 1
      ECP400 BASE4 VD
      1500W (1 PH)
      ECP750 BASE4 VD
      1500W (1 PH)
      ECP1000 BASE4 VD
      2000W (3 PH) oppure 1500W (1 PH)
      Uscita 1 ventole condensatore
      ECP400 BASE4 VD
      800W totali (1 PH)
      ECP750 BASE4 VD
      800W totali (1 PH)
      ECP1000 BASE4 VD
      2000W (3 PH) oppure 1500W (1 PH)
      Uscita 2 ventole condensatore
      ECP400 BASE4 VD
      800W totali (1 PH)
      ECP750 BASE4 VD
      800W totali (1 PH)
      ECP1000 BASE4 VD
      2000W (3 PH) oppure 1500W (1 PH)
      Valvola solenoide
      ECP400 BASE4 VD
      -
      ECP750 BASE4 VD
      Presente
      ECP1000 BASE4 VD
      -
      Valvola solenoide 1
      ECP400 BASE4 VD
      Presente
      ECP750 BASE4 VD
      Presente
      ECP1000 BASE4 VD
      Presente
      Resistenza olio compressore
      ECP400 BASE4 VD
      Presente
      ECP750 BASE4 VD
      Presente
      ECP1000 BASE4 VD
      Presente
      Luce cella
      ECP400 BASE4 VD
      Presente
      ECP750 BASE4 VD
      Presente
      ECP1000 BASE4 VD
      Presente
      2 Relè configurabili
      ECP400 BASE4 VD
      Presente
      ECP750 BASE4 VD
      Presente
      ECP1000 BASE4 VD
      Presente
      Supervisione
      ECP400 BASE4 VD
      TeleNet / Modbus-RTU
      ECP750 BASE4 VD
      TeleNet / Modbus-RTU
      ECP1000 BASE4 VD
      TeleNet / Modbus-RTU

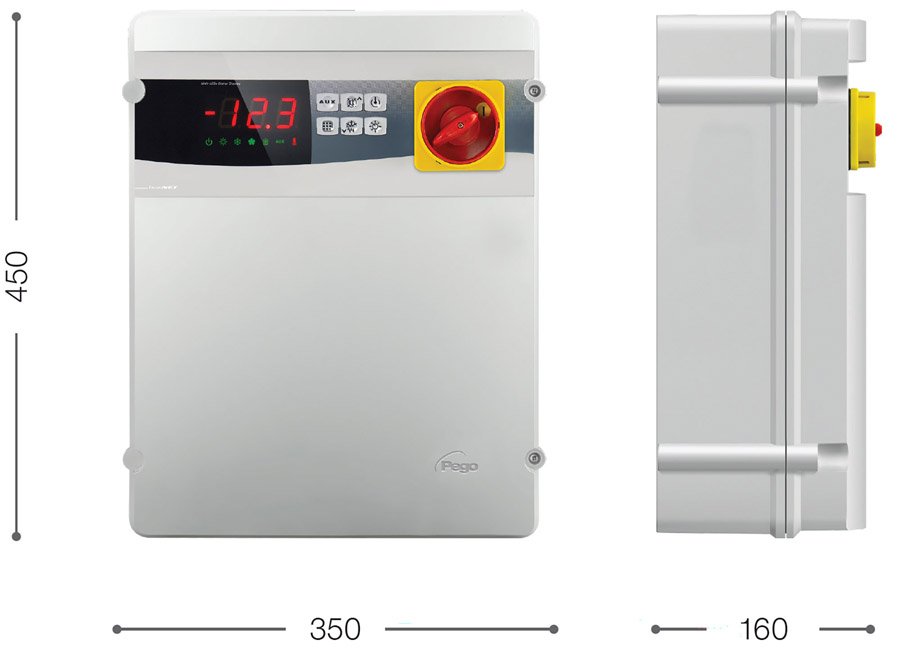

      Ingombri
      ECP400 BASE4 VD
      ECP400/750/1000 BASE4 VD
      ECP750 BASE4 VD
      ECP400/750/1000 BASE4 VD
      ECP1000 BASE4 VD
      ECP400/750/1000 BASE4 VD

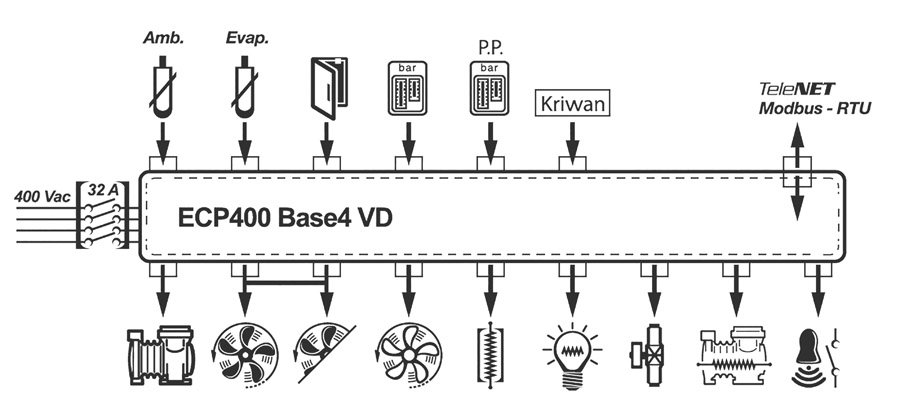

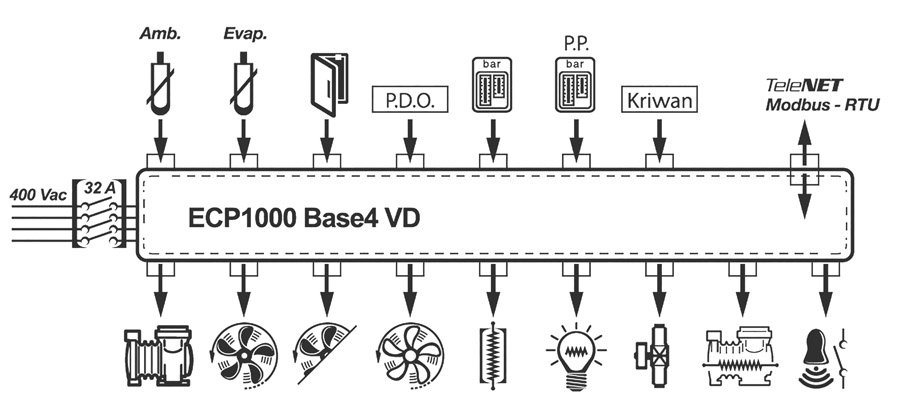

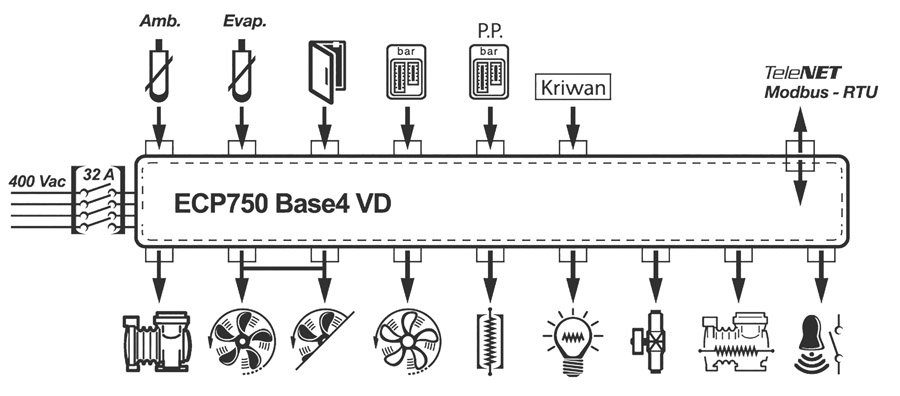

      Schema di connessione
      ECP400 BASE4 VD
      ECP400/750/1000 BASE4 VD
      ECP750 BASE4 VD
      ECP400/750/1000 BASE4 VD
      ECP1000 BASE4 VD
      ECP400/750/1000 BASE4 VD
      Caratteristiche Tecniche
      Ingressi
      Uscite
      Ingombri e Schema
      Versioni Disponibili
      ECP400 BASE4 VD
      ECP750 BASE4 VD
      ECP1000 BASE4 VD
      Codice
      112400BVD01
      112400BVD02
      112400BVD03
      112400BVDE03
      112400BVDE02
      112400BVDE01
      Codice
      112750BVDE02
      112750BVD02
      Codice
      1121000BVD02
      1121000BVD01
      1121000BVDE02
      Compressore
      Codice
      112400BVD01
      5.5 - 8.0 A
      Codice
      112400BVD02
      7.0 - 10.0 A
      Codice
      112400BVD03
      9.0 - 12.5 A
      Codice
      112400BVDE03
      9.0 - 12.5 A
      Codice
      112400BVDE02
      11.0 - 16.0 A
      Codice
      112400BVDE01
      5.5 - 8.0 A
      Compressore Value
      Codice
      112400BVD01
      si
      Codice
      112400BVD02
      si
      Codice
      112400BVD03
      si
      Codice
      112400BVDE03
      si
      Codice
      112400BVDE02
      si
      Codice
      112400BVDE01
      si
      Compressore da
      Codice
      112400BVD01
      5.5
      Codice
      112400BVD02
      7.0
      Codice
      112400BVD03
      9.0
      Codice
      112400BVDE03
      9.0
      Codice
      112400BVDE02
      11.0
      Codice
      112400BVDE01
      5.5
      Compressore a
      Codice
      112400BVD01
      8.0
      Codice
      112400BVD02
      10.0
      Codice
      112400BVD03
      12.5
      Codice
      112400BVDE03
      12.5
      Codice
      112400BVDE02
      16.0
      Codice
      112400BVDE01
      8.0
      Valvola Evaporatore Value
      Codice
      112400BVD01
      si
      Codice
      112400BVD02
      si
      Codice
      112400BVD03
      si
      Codice
      112400BVDE03
      si
      Codice
      112400BVDE02
      si
      Codice
      112400BVDE01
      si
      Ventola Evaporatore Num
      Codice
      112400BVD01
      1.5
      Codice
      112400BVD02
      1.5
      Codice
      112400BVD03
      1.5
      Codice
      112400BVDE03
      1.5
      Codice
      112400BVDE02
      1.5
      Codice
      112400BVDE01
      1.5
      Ventola Evaporatore
      Codice
      112400BVD01
      1,5 kW
      Codice
      112400BVD02
      1,5 kW
      Codice
      112400BVD03
      1,5 kW
      Codice
      112400BVDE03
      1,5 kW
      Codice
      112400BVDE02
      1,5 kW
      Codice
      112400BVDE01
      1,5 kW
      Sbrinamento
      Codice
      112400BVD01
      7,5 kW
      Codice
      112400BVD02
      7,5 kW
      Codice
      112400BVD03
      7,5 kW
      Codice
      112400BVDE03
      7,5 kW
      Codice
      112400BVDE02
      7,5 kW
      Codice
      112400BVDE01
      7,5 kW
      Sbrinamento Value
      Codice
      112400BVD01
      si
      Codice
      112400BVD02
      si
      Codice
      112400BVD03
      si
      Codice
      112400BVDE03
      si
      Codice
      112400BVDE02
      si
      Codice
      112400BVDE01
      si
      Sbrinamento Num
      Codice
      112400BVD01
      7.5
      Codice
      112400BVD02
      7.5
      Codice
      112400BVD03
      7.5
      Codice
      112400BVDE03
      7.5
      Codice
      112400BVDE02
      7.5
      Codice
      112400BVDE01
      7.5
      Valvola Elettronica
      Codice
      112400BVD01
      No
      Codice
      112400BVD02
      No
      Codice
      112400BVD03
      No
      Codice
      112400BVDE03
      No
      Codice
      112400BVDE02
      No
      Codice
      112400BVDE01
      No
      Allarme uomo in cella
      Codice
      112400BVD01
      No
      Codice
      112400BVD02
      No
      Codice
      112400BVD03
      No
      Codice
      112400BVDE03
      No
      Codice
      112400BVDE02
      No
      Codice
      112400BVDE01
      No
      Gestione completa cella
      Codice
      112400BVD01
      SI
      Codice
      112400BVD02
      SI
      Codice
      112400BVD03
      SI
      Codice
      112400BVDE03
      SI
      Codice
      112400BVDE02
      SI
      Codice
      112400BVDE01
      SI
      Gestione unità motocondens.
      Codice
      112400BVD01
      No
      Codice
      112400BVD02
      No
      Codice
      112400BVD03
      No
      Codice
      112400BVDE03
      No
      Codice
      112400BVDE02
      No
      Codice
      112400BVDE01
      No
      Gestione Temperatura/Umidità
      Codice
      112400BVD01
      No
      Codice
      112400BVD02
      No
      Codice
      112400BVD03
      No
      Codice
      112400BVDE03
      No
      Codice
      112400BVDE02
      No
      Codice
      112400BVDE01
      No
      Gestione unità evaporante
      Codice
      112400BVD01
      No
      Codice
      112400BVD02
      No
      Codice
      112400BVD03
      No
      Codice
      112400BVDE03
      No
      Codice
      112400BVDE02
      No
      Codice
      112400BVDE01
      No
      Gestione doppio impianto
      Codice
      112400BVD01
      No
      Codice
      112400BVD02
      No
      Codice
      112400BVD03
      No
      Codice
      112400BVDE03
      No
      Codice
      112400BVDE02
      No
      Codice
      112400BVDE01
      No
      Gestione valv. elettronica on/off
      Codice
      112400BVD01
      No
      Codice
      112400BVD02
      No
      Codice
      112400BVD03
      No
      Codice
      112400BVDE03
      No
      Codice
      112400BVDE02
      No
      Codice
      112400BVDE01
      No
      Gestione valv. elettronica Stepper
      Codice
      112400BVD01
      No
      Codice
      112400BVD02
      No
      Codice
      112400BVD03
      No
      Codice
      112400BVDE03
      No
      Codice
      112400BVDE02
      No
      Codice
      112400BVDE01
      No
      Gestione doppio evaporatore
      Codice
      112400BVD01
      No
      Codice
      112400BVD02
      No
      Codice
      112400BVD03
      No
      Codice
      112400BVDE03
      No
      Codice
      112400BVDE02
      No
      Codice
      112400BVDE01
      No
      Datalogger
      Codice
      112400BVD01
      No
      Codice
      112400BVD02
      No
      Codice
      112400BVD03
      No
      Codice
      112400BVDE03
      No
      Codice
      112400BVDE02
      No
      Codice
      112400BVDE01
      No
      Compressore
      Codice
      112750BVDE02
      9.0 - 12.5 A
      Codice
      112750BVD02
      14.0 - 20.0 A
      Compressore Value
      Codice
      112750BVDE02
      si
      Codice
      112750BVD02
      si
      Compressore da
      Codice
      112750BVDE02
      9.0
      Codice
      112750BVD02
      14.0
      Compressore a
      Codice
      112750BVDE02
      12.5
      Codice
      112750BVD02
      20.0
      Valvola Evaporatore Value
      Codice
      112750BVDE02
      si
      Codice
      112750BVD02
      si
      Ventola Evaporatore Num
      Codice
      112750BVDE02
      1.5
      Codice
      112750BVD02
      1.5
      Ventola Evaporatore
      Codice
      112750BVDE02
      1,5 kW
      Codice
      112750BVD02
      1,5 kW
      Sbrinamento
      Codice
      112750BVDE02
      9,0 kW
      Codice
      112750BVD02
      9,0 kW
      Sbrinamento Value
      Codice
      112750BVDE02
      si
      Codice
      112750BVD02
      si
      Sbrinamento Num
      Codice
      112750BVDE02
      9.0
      Codice
      112750BVD02
      9.0
      Valvola Elettronica
      Codice
      112750BVDE02
      No
      Codice
      112750BVD02
      No
      Allarme uomo in cella
      Codice
      112750BVDE02
      No
      Codice
      112750BVD02
      No
      Gestione completa cella
      Codice
      112750BVDE02
      SI
      Codice
      112750BVD02
      SI
      Gestione unità motocondens.
      Codice
      112750BVDE02
      No
      Codice
      112750BVD02
      No
      Gestione Temperatura/Umidità
      Codice
      112750BVDE02
      No
      Codice
      112750BVD02
      No
      Gestione unità evaporante
      Codice
      112750BVDE02
      No
      Codice
      112750BVD02
      No
      Gestione doppio impianto
      Codice
      112750BVDE02
      No
      Codice
      112750BVD02
      No
      Gestione valv. elettronica on/off
      Codice
      112750BVDE02
      No
      Codice
      112750BVD02
      No
      Gestione valv. elettronica Stepper
      Codice
      112750BVDE02
      No
      Codice
      112750BVD02
      No
      Gestione doppio evaporatore
      Codice
      112750BVDE02
      No
      Codice
      112750BVD02
      No
      Datalogger
      Codice
      112750BVDE02
      No
      Codice
      112750BVD02
      No
      Compressore
      Codice
      1121000BVD02
      17.0 - 22.0 A
      Codice
      1121000BVD01
      11.0 - 16.0 A
      Codice
      1121000BVDE02
      17.0 - 22.0 A
      Compressore Value
      Codice
      1121000BVD02
      si
      Codice
      1121000BVD01
      si
      Codice
      1121000BVDE02
      si
      Compressore da
      Codice
      1121000BVD02
      17.0
      Codice
      1121000BVD01
      11.0
      Codice
      1121000BVDE02
      17.0
      Compressore a
      Codice
      1121000BVD02
      22.0
      Codice
      1121000BVD01
      16.0
      Codice
      1121000BVDE02
      22.0
      Valvola Evaporatore Value
      Codice
      1121000BVD02
      si
      Codice
      1121000BVD01
      si
      Codice
      1121000BVDE02
      si
      Ventola Evaporatore Num
      Codice
      1121000BVD02
      2.0
      Codice
      1121000BVD01
      2.0
      Codice
      1121000BVDE02
      2.0
      Ventola Evaporatore
      Codice
      1121000BVD02
      2,0 kW
      Codice
      1121000BVD01
      2,0 kW
      Codice
      1121000BVDE02
      2,0 kW
      Sbrinamento
      Codice
      1121000BVD02
      12,0 kW
      Codice
      1121000BVD01
      12,0 kW
      Codice
      1121000BVDE02
      12,0 kW
      Sbrinamento Value
      Codice
      1121000BVD02
      si
      Codice
      1121000BVD01
      si
      Codice
      1121000BVDE02
      si
      Sbrinamento Num
      Codice
      1121000BVD02
      12.0
      Codice
      1121000BVD01
      12.0
      Codice
      1121000BVDE02
      12.0
      Valvola Elettronica
      Codice
      1121000BVD02
      No
      Codice
      1121000BVD01
      No
      Codice
      1121000BVDE02
      No
      Allarme uomo in cella
      Codice
      1121000BVD02
      No
      Codice
      1121000BVD01
      No
      Codice
      1121000BVDE02
      No
      Gestione completa cella
      Codice
      1121000BVD02
      SI
      Codice
      1121000BVD01
      SI
      Codice
      1121000BVDE02
      SI
      Gestione unità motocondens.
      Codice
      1121000BVD02
      No
      Codice
      1121000BVD01
      No
      Codice
      1121000BVDE02
      No
      Gestione Temperatura/Umidità
      Codice
      1121000BVD02
      No
      Codice
      1121000BVD01
      No
      Codice
      1121000BVDE02
      No
      Gestione unità evaporante
      Codice
      1121000BVD02
      No
      Codice
      1121000BVD01
      No
      Codice
      1121000BVDE02
      No
      Gestione doppio impianto
      Codice
      1121000BVD02
      No
      Codice
      1121000BVD01
      No
      Codice
      1121000BVDE02
      No
      Gestione valv. elettronica on/off
      Codice
      1121000BVD02
      No
      Codice
      1121000BVD01
      No
      Codice
      1121000BVDE02
      No
      Gestione valv. elettronica Stepper
      Codice
      1121000BVD02
      No
      Codice
      1121000BVD01
      No
      Codice
      1121000BVDE02
      No
      Gestione doppio evaporatore
      Codice
      1121000BVD02
      No
      Codice
      1121000BVD01
      No
      Codice
      1121000BVDE02
      No
      Datalogger
      Codice
      1121000BVD02
      No
      Codice
      1121000BVD01
      No
      Codice
      1121000BVDE02
      No
      Manuali
      Info
      IT
      EN
      FR
      ES
      DE
      Manuali Tecnici
      IT
      EN
      FR
      ES
      DE
      Modbus
      IT
      EN
      -
      -
      -
