PRODOTTI | QUADRI ELETTRICI
ECP 07 / ECP 10

SOLUZIONE SEMPLICE E COMPATTA PER LA GESTIONE DELL’UNITA’ MOTOCONDENSANTE

SOLUZIONE SEMPLICE E COMPATTA PER LA GESTIONE DELL’UNITA’ MOTOCONDENSANTE
SOLUZIONE SEMPLICE E COMPATTA PER LA GESTIONE DELL’UNITA’ MOTOCONDENSANTE

    Soluzione semplice e compatta per la gestione dell’unità motocondensante trifase fino a 10 HP.
    La chiamata può avvenire da pressostato (fermata compressore in pump-down), da termostato o da contatto pulito.

    Scarica la Brochure
    Scarica il Manuale di istruzioni
    SOLUZIONE SEMPLICE E COMPATTA PER LA GESTIONE DELL’UNITA’ MOTOCONDENSANTE
    SOLUZIONE SEMPLICE E COMPATTA PER LA GESTIONE DELL’UNITA’ MOTOCONDENSANTE
      Applicazioni

      • ECP 07: Gestione dell’ unità motocondensante con compressore trifase fino a 7 HP.

      • ECP 10: Gestione dell’ unità motocondensante con compressore trifase fino a 10 HP.

      Descrizione
      • Gestione diretta di compressore,ventole del condensatore e tutte le protezioni elettriche previste dalle normative.
      • Chiamata compressore da pressostato, termostato o contatto pulito.
      • Quadro compatto in ABS autoestinguente con grado di protezione IP65 e sezionatore a frontequadro.
      • Segnalazione con icone a LED dello stato dell’impianto.
      Proprietà

      ECP 07
      ECP 10
      Dimensioni
      ECP 07
      290x340x145 mm
      ECP 10
      290x340x145 mm
      Peso
      ECP 07
      4kg
      ECP 10
      6kg
      Grado di protezione
      ECP 07
      IP 65
      ECP 10
      IP 65
      Alimentazione
      ECP 07
      400 VAC ±10% 50/60 Hz
      ECP 10
      400 VAC ±10% 50/60 Hz
      Indicazione stato componenti
      ECP 07
      Led
      ECP 10
      Led
      Tipo di comando
      ECP 07
      Trifase
      ECP 10
      Trifase
      Temperatura di lavoro
      ECP 07
      -5 ÷ +50 °C
      ECP 10
      -5 ÷ +50 °C
      Temperatura di stoccaggio
      ECP 07
      -10 ÷ +70°C
      ECP 10
      -10 ÷ +70°C
      Umidità relativa ambiente
      ECP 07
      30% - 90% RH senza condensa
      ECP 10
      30% - 90% RH senza condensa
      Interruttore generale blocco porta
      ECP 07
      32 A
      ECP 10
      32 A
      Protezione compressore
      ECP 07
      Relè termico
      ECP 10
      Relè termico
      Protezione generale
      ECP 07
      Fusibili
      ECP 10
      Fusibili
      Controllo
      ECP 07
      Pressostato esterno
      ECP 10
      Pressostato esterno
      Trasformatore di isolamento
      ECP 07
      Presente
      ECP 10
      Presente
      Fermata pump-down
      ECP 07
      Presente
      ECP 10
      Presente
      Pressostato olio
      ECP 07
      -
      ECP 10
      Presente
      Pressostato parz. ventole condensatore (p.p.)
      ECP 07
      -
      ECP 10
      Presente
      Pressostato o termostato
      ECP 07
      Presente
      ECP 10
      Presente
      Collegamento per Kriwan®
      ECP 07
      Presente
      ECP 10
      Presente
      Compressore
      ECP 07
      2200÷5500W (3÷7 HP)
      ECP 10
      5500÷7500W (3÷10 HP)
      Uscita 1 ventole condensatore
      ECP 07
      800W totali (1 PH)
      ECP 10
      2000W (3PH) oppure 1500W (1PH)
      Uscita 2 ventole condensatore(parzial.)
      ECP 07
      800W totali (1 PH)
      ECP 10
      2000W (3PH) oppure 1500W (1PH)
      Resistenza olio compressore
      ECP 07
      -
      ECP 10
      Presente

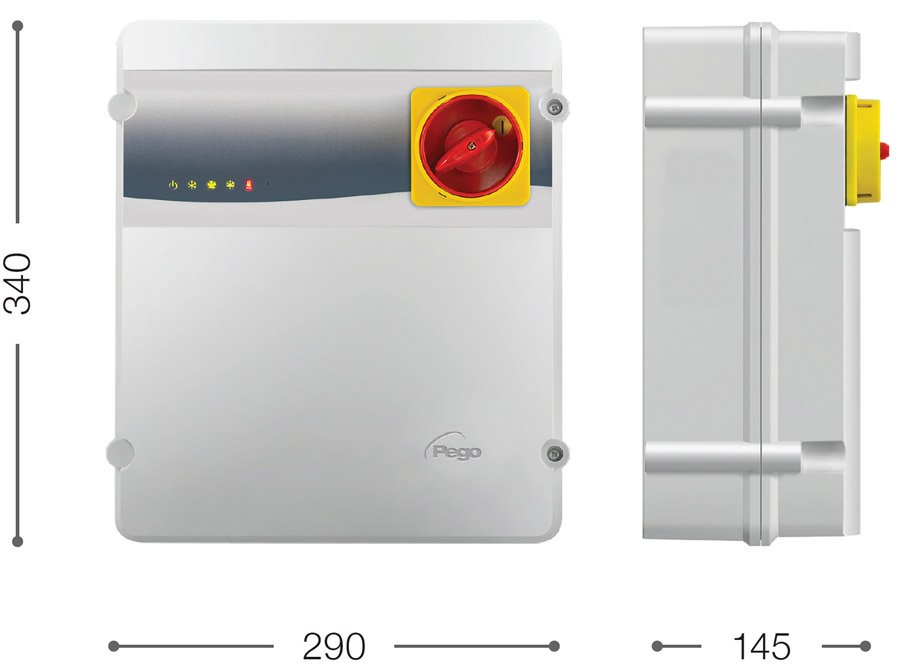

      Ingombri
      ECP 07
      ECP 07 / ECP 10
      ECP 10
      ECP 07 / ECP 10

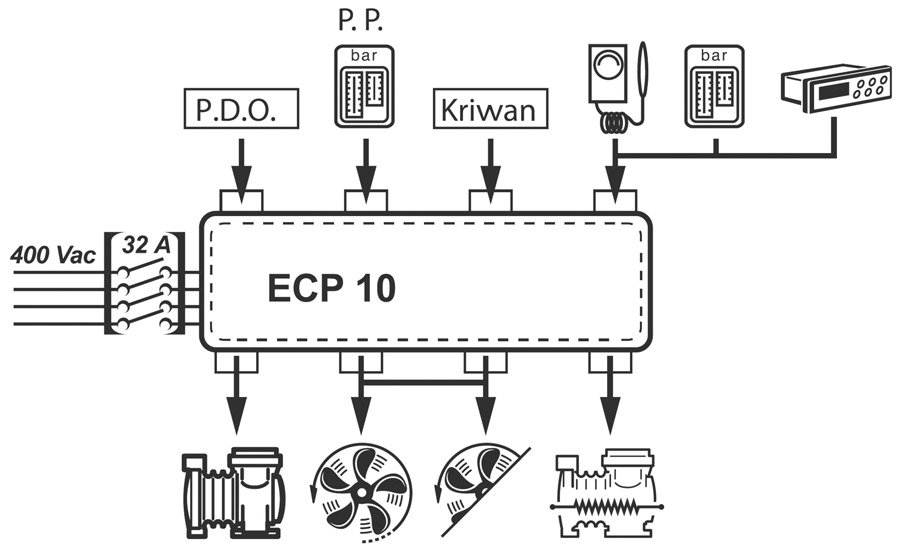

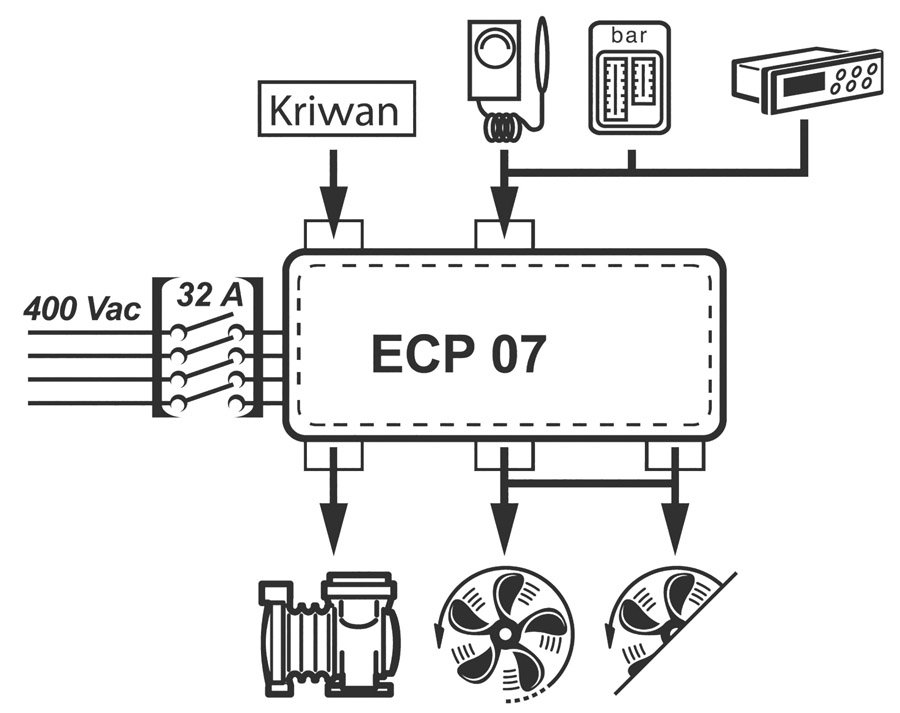

      Schema di connessione
      ECP 07
      ECP 07 / ECP 10
      ECP 10
      ECP 07 / ECP 10
      Caratteristiche Tecniche
      Ingressi
      Uscite
      Ingombri e Schema
      Versioni Disponibili
      ECP 07
      ECP 10
      Codice
      10207B02
      10007B002
      10207B03
      10207B04
      10207B01
      Codice
      10210B03
      10210B01
      10210B02
      Compressore
      Codice
      10207B02
      5.5 - 8.0 A
      Codice
      10007B002
      11.0 - 16.0 A
      Codice
      10207B03
      7.0 - 10.0 A
      Codice
      10207B04
      9.0 - 12.5 A
      Codice
      10207B01
      4.5 - 6.3 A
      Compressore Value
      Codice
      10207B02
      si
      Codice
      10007B002
      si
      Codice
      10207B03
      si
      Codice
      10207B04
      si
      Codice
      10207B01
      si
      Compressore da
      Codice
      10207B02
      5.5
      Codice
      10007B002
      11.0
      Codice
      10207B03
      7.0
      Codice
      10207B04
      9.0
      Codice
      10207B01
      4.5
      Compressore a
      Codice
      10207B02
      8.0
      Codice
      10007B002
      16.0
      Codice
      10207B03
      10.0
      Codice
      10207B04
      12.5
      Codice
      10207B01
      6.3
      Valvola Evaporatore Value
      Codice
      10207B02
      no
      Codice
      10007B002
      no
      Codice
      10207B03
      no
      Codice
      10207B04
      no
      Codice
      10207B01
      no
      Ventola Evaporatore Num
      10207B02
      -
      10007B002
      -
      10207B03
      -
      10207B04
      -
      10207B01
      -
      Ventola Evaporatore
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Sbrinamento
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Sbrinamento Value
      Codice
      10207B02
      no
      Codice
      10007B002
      no
      Codice
      10207B03
      no
      Codice
      10207B04
      no
      Codice
      10207B01
      no
      Sbrinamento Num
      10207B02
      -
      10007B002
      -
      10207B03
      -
      10207B04
      -
      10207B01
      -
      Valvola Elettronica
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Allarme uomo in cella
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Gestione completa cella
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Gestione unità motocondens.
      Codice
      10207B02
      SI
      Codice
      10007B002
      SI
      Codice
      10207B03
      SI
      Codice
      10207B04
      SI
      Codice
      10207B01
      SI
      Gestione Temperatura/Umidità
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Gestione unità evaporante
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Gestione doppio impianto
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Gestione valv. elettronica on/off
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Gestione valv. elettronica Stepper
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Gestione doppio evaporatore
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Datalogger
      Codice
      10207B02
      No
      Codice
      10007B002
      No
      Codice
      10207B03
      No
      Codice
      10207B04
      No
      Codice
      10207B01
      No
      Compressore
      Codice
      10210B03
      17.0 - 22.0 A
      Codice
      10210B01
      11.0 - 16.0 A
      Codice
      10210B02
      14.0 - 20.0 A
      Compressore Value
      Codice
      10210B03
      si
      Codice
      10210B01
      si
      Codice
      10210B02
      si
      Compressore da
      Codice
      10210B03
      17.0
      Codice
      10210B01
      11.0
      Codice
      10210B02
      14.0
      Compressore a
      Codice
      10210B03
      22.0
      Codice
      10210B01
      16.0
      Codice
      10210B02
      20.0
      Valvola Evaporatore Value
      Codice
      10210B03
      no
      Codice
      10210B01
      no
      Codice
      10210B02
      no
      Ventola Evaporatore Num
      10210B03
      -
      10210B01
      -
      10210B02
      -
      Ventola Evaporatore
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Sbrinamento
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Sbrinamento Value
      Codice
      10210B03
      no
      Codice
      10210B01
      no
      Codice
      10210B02
      no
      Sbrinamento Num
      10210B03
      -
      10210B01
      -
      10210B02
      -
      Valvola Elettronica
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Allarme uomo in cella
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Gestione completa cella
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Gestione unità motocondens.
      Codice
      10210B03
      SI
      Codice
      10210B01
      SI
      Codice
      10210B02
      SI
      Gestione Temperatura/Umidità
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Gestione unità evaporante
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Gestione doppio impianto
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Gestione valv. elettronica on/off
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Gestione valv. elettronica Stepper
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Gestione doppio evaporatore
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Datalogger
      Codice
      10210B03
      No
      Codice
      10210B01
      No
      Codice
      10210B02
      No
      Manuali
