ECP 15

SOLUZIONE SEMPLICE E COMPATTA PER LA GESTIONE DELL’UNITA’ MOTOCONDENSANTE

SOLUZIONE SEMPLICE E COMPATTA PER LA GESTIONE DELL’UNITA’ MOTOCONDENSANTE
SOLUZIONE SEMPLICE E COMPATTA PER LA GESTIONE DELL’UNITA’ MOTOCONDENSANTE

    Soluzione semplice e compatta per la gestione dell’unità motocondensante trifase fino a 15 HP.
    La chiamata può avvenire da pressostato (fermata compressore in pump-down), da termostato o da contatto pulito.

    Scarica la Brochure
    Scarica il Manuale di istruzioni
    SOLUZIONE SEMPLICE E COMPATTA PER LA GESTIONE DELL’UNITA’ MOTOCONDENSANTE
    SOLUZIONE SEMPLICE E COMPATTA PER LA GESTIONE DELL’UNITA’ MOTOCONDENSANTE
      Applicazioni

      • Gestione dell’ unità motocondensante con compressore trifase fino a 15 HP.

      Descrizione
      • Gestione diretta di compressore,ventole del condensatore e tutte le protezioni elettriche previste dalle normative.
      • Chiamata compressore da pressostato, termostato o contatto pulito.
      • Quadro compatto in ABS autoestinguente con grado di protezione IP65 e sezionatore a frontequadro.
      • Segnalazione con icone a LED dello stato dell’impianto.
      Proprietà
      Dimensioni
      ECP 15
      350x450x160 mm
      Peso
      ECP 15
      7kg
      Grado di protezione
      ECP 15
      IP 65
      Alimentazione
      ECP 15
      400 VAC ±10% 50/60 Hz
      Indicazione stato componenti
      ECP 15
      Led
      Tipo di comando
      ECP 15
      Trifase
      Temperatura di lavoro
      ECP 15
      -5 ÷ +50 °C
      Temperatura di stoccaggio
      ECP 15
      -10 ÷ +70°C
      Umidità relativa ambiente
      ECP 15
      30% - 90% RH senza condensa
      Interruttore generale blocco porta
      ECP 15
      63 A
      Protezione compressore
      ECP 15
      Relè termico
      Protezione generale
      ECP 15
      Fusibili
      Controllo
      ECP 15
      Pressostato esterno
      Trasformatore di isolamento
      ECP 15
      Presente
      Fermata pump-down
      ECP 15
      Presente
      Pressostato olio
      ECP 15
      Presente
      Pressostato parz. ventole condensatore (p.p.)
      ECP 15
      Presente
      Pressostato o termostato
      ECP 15
      Presente
      Collegamento per Kriwan®
      ECP 15
      Presente
      Compressore
      ECP 15
      7500÷11250W (10÷15 HP)
      Uscita 1 ventole condensatore
      ECP 15
      2000W (3PH) oppure 1500W (1PH)
      Uscita 2 ventole condensatore(parzial.)
      ECP 15
      2000W (3PH) oppure 1500W (1PH)
      Resistenza olio compressore
      ECP 15
      Presente

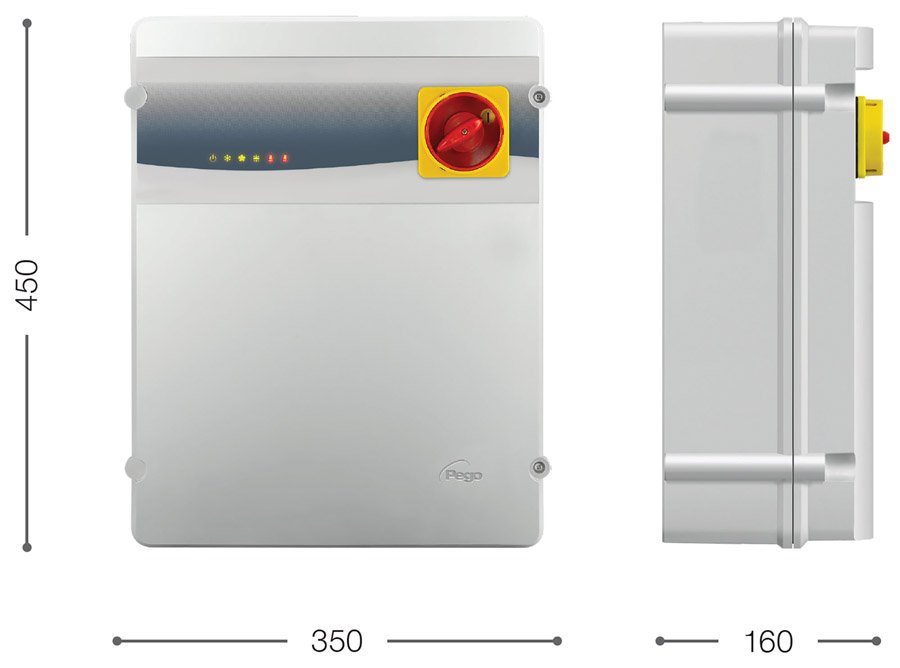

      Ingombri
      ECP 15
      ECP 15

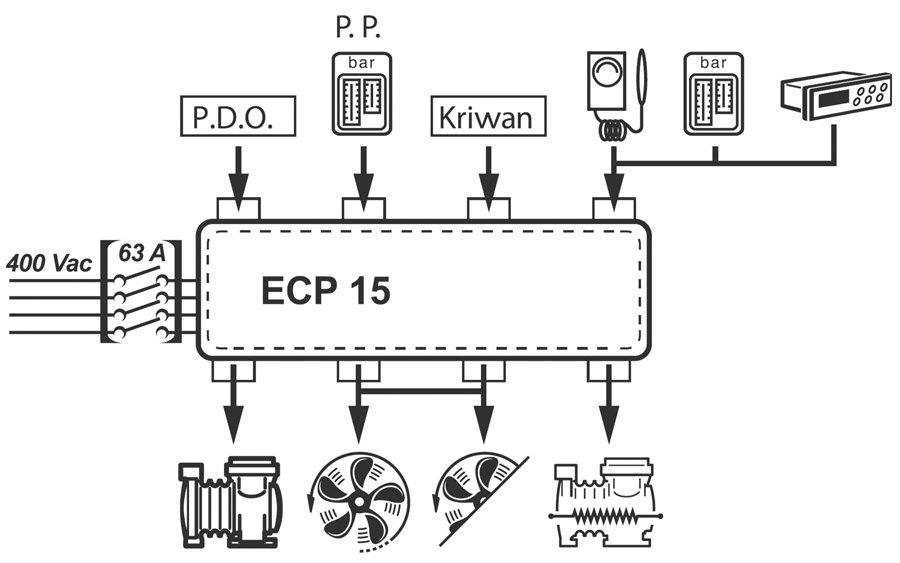

      Schema di connessione
      ECP 15
      ECP 15
      Caratteristiche Tecniche
      Ingressi
      Uscite
      Ingombri e Schema
      Versioni Disponibili
      ECP 15
      Codice
      10215B03
      10215B02
      10215B01
      10215B03
      Compressore
      Codice
      10215B03
      27.0 - 32.0 A
      Codice
      10215B02
      20.0 - 25.0 A
      Codice
      10215B01
      14.0 - 20.0 A
      Codice
      10215B03
      23.0 - 28.0 A
      Compressore Value
      Codice
      10215B03
      si
      Codice
      10215B02
      si
      Codice
      10215B01
      si
      Codice
      10215B03
      si
      Compressore da
      Codice
      10215B03
      27.0
      Codice
      10215B02
      20.0
      Codice
      10215B01
      14.0
      Codice
      10215B03
      23.0
      Compressore a
      Codice
      10215B03
      32.0
      Codice
      10215B02
      25.0
      Codice
      10215B01
      20.0
      Codice
      10215B03
      28.0
      Valvola Evaporatore Value
      Codice
      10215B03
      no
      Codice
      10215B02
      no
      Codice
      10215B01
      no
      Codice
      10215B03
      no
      Ventola Evaporatore Num
      10215B03
      -
      10215B02
      -
      10215B01
      -
      10215B03
      -
      Ventola Evaporatore
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Sbrinamento
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Sbrinamento Value
      Codice
      10215B03
      no
      Codice
      10215B02
      no
      Codice
      10215B01
      no
      Codice
      10215B03
      no
      Sbrinamento Num
      10215B03
      -
      10215B02
      -
      10215B01
      -
      10215B03
      -
      Valvola Elettronica
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Allarme uomo in cella
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Gestione completa cella
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Gestione unità motocondens.
      Codice
      10215B03
      SI
      Codice
      10215B02
      SI
      Codice
      10215B01
      SI
      Codice
      10215B03
      SI
      Gestione Temperatura/Umidità
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Gestione unità evaporante
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Gestione doppio impianto
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Gestione valv. elettronica on/off
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Gestione valv. elettronica Stepper
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Gestione doppio evaporatore
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
      Datalogger
      Codice
      10215B03
      No
      Codice
      10215B02
      No
      Codice
      10215B01
      No
      Codice
      10215B03
      No
